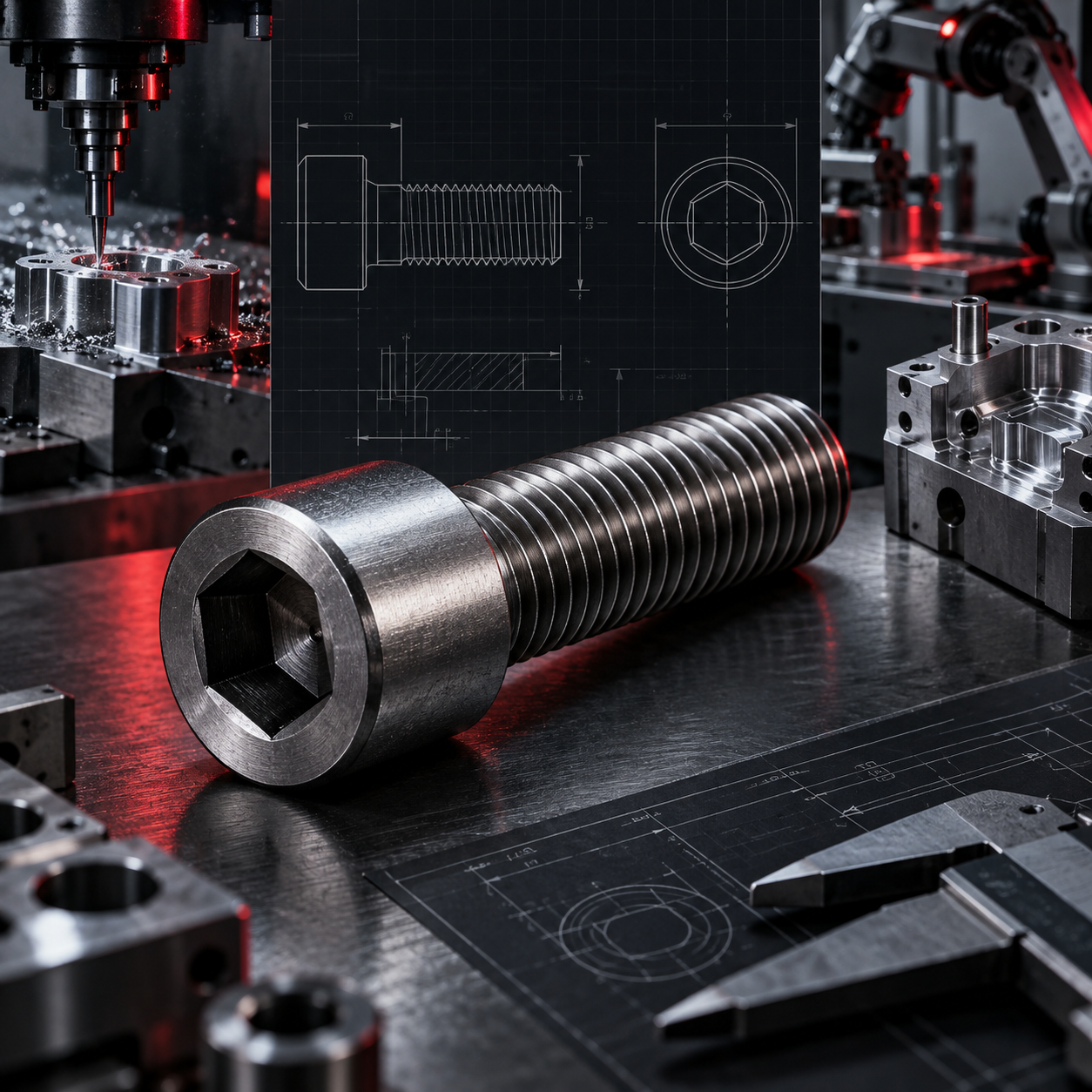

Tornillo ISO 4762 Cabeza Cilíndrica
Tornillo Allen de cabeza cilíndrica con hexágono interior, diseñado para uniones de alta resistencia en maquinaria, moldes, utillajes, mecanizado industrial y montajes donde se requiere precisión de apriete.
Un tornillo Allen para montajes de alta exigencia
El tornillo ISO 4762 es un tornillo de cabeza cilíndrica con hexágono interior. Su geometría permite aplicar par de apriete con precisión, manteniendo una fijación robusta y repetible en aplicaciones industriales.
También se conoce habitualmente como DIN 912, una denominación muy extendida en planos, catálogos técnicos, almacenes industriales y documentación de compra. Es una referencia clave en mecanizado, moldes, automatización y utillajes.
Cabeza cilíndrica
Proporciona una superficie de apoyo estable y una geometría robusta para montajes técnicos.
Hexágono interior
Permite aplicar par mediante llave Allen en zonas con acceso reducido.
Alta capacidad
Adecuado para aplicaciones donde se requiere resistencia mecánica y apriete controlado.
Uso industrial
Muy utilizado en maquinaria, moldes, utillajes, equipos CNC y conjuntos compactos.
Características principales del ISO 4762
La norma ISO 4762 define una fijación Allen de cabeza cilíndrica pensada para montajes mecánicos donde el apriete, la resistencia y la repetibilidad son factores críticos.
Ficha técnica y geometría del ISO 4762
Imagen técnica de referencia para identificar la geometría del tornillo ISO 4762, su cabeza cilíndrica, hexágono interior, rosca métrica y dimensiones principales.
Dimensiones habituales ISO 4762
| Métrica | Paso | Altura cabeza K | Diámetro cabeza DK | Uso habitual |
|---|---|---|---|---|
| M3 | 0,5 | 3 mm | 5,5 mm | Componentes pequeños |
| M4 | 0,7 | 4 mm | 7 mm | Carcasas y fijaciones ligeras |
| M5 | 0,8 | 5 mm | 8,5 mm | Utillajes y soportes |
| M6 | 1,0 | 6 mm | 10 mm | Montajes industriales |
| M8 | 1,25 | 8 mm | 13 mm | Maquinaria y moldes |
| M10 | 1,5 | 10 mm | 16 mm | Conjuntos mecánicos |
| M12 | 1,75 | 12 mm | 18 mm | Aplicaciones robustas |
Esta tabla es orientativa. Para fabricación, suministro o verificación dimensional, se deben consultar las dimensiones completas de la norma ISO 4762 y los requisitos concretos del plano del cliente.
Materiales, clases resistentes y acabados
Materiales habituales
- Acero al carbono 8.8 · uso industrial general
- Acero al carbono 10.9 · mayor resistencia mecánica
- Acero 12.9 · aplicaciones de alta exigencia
- Acero inoxidable A2 / A4 · entornos con corrosión o humedad
Acabados técnicos
- Pavonado negro · acabado habitual en tornillería Allen
- Zincado · protección superficial estándar
- Inoxidable natural · resistencia frente a corrosión
- Recubrimientos especiales · según plano o requisito técnico
La elección del material debe tener en cuenta carga, par de apriete, temperatura, corrosión, fatiga, entorno de trabajo y requisitos de trazabilidad documental.
Aplicaciones industriales habituales
ISO 4762 frente a otros tornillos Allen
Cada tornillo Allen responde a una necesidad de diseño distinta. El ISO 4762 destaca por su capacidad de apriete y su uso técnico en montajes robustos.
Cabeza cilíndrica
- Mayor capacidad de apriete
- Uso técnico general
- Buena resistencia mecánica
- Ideal para moldes, utillajes y maquinaria
Cabeza botón
- Perfil más bajo y redondeado
- Mejor integración estética
- No requiere avellanado
- Menor capacidad que cabeza cilíndrica
Cabeza avellanada
- Queda enrasado con la superficie
- Requiere asiento avellanado
- Evita salientes exteriores
- Ideal para superficies limpias
Resistencia, precisión y repetibilidad en montaje
Mayor par de apriete
Permite fijaciones robustas en aplicaciones con alta exigencia mecánica.
Acceso con Allen
Facilita el montaje en alojamientos donde no hay espacio para llave exterior.
Uso normalizado
Ayuda a mantener compatibilidad, repetibilidad y control en compras técnicas.
Versatilidad industrial
Se adapta a maquinaria, moldes, utillajes y componentes mecanizados.
Tornillos normalizados y piezas mecanizadas bajo plano
En AREM-CNC fabricamos y suministramos componentes bajo norma DIN, ASTM, ISO o plano del cliente, con materiales certificados, control dimensional y trazabilidad completa para aplicaciones industriales exigentes.
