Tornillo Allen ISO 7380 Cabeza Botón
Tornillo Allen de cabeza botón con perfil bajo, acabado redondeado y hexágono interior. Una solución técnica para montajes visibles, carcasas, utillajes, mecanizado y conjuntos donde el espacio o la estética son importantes.
¿Qué es un tornillo ISO 7380?

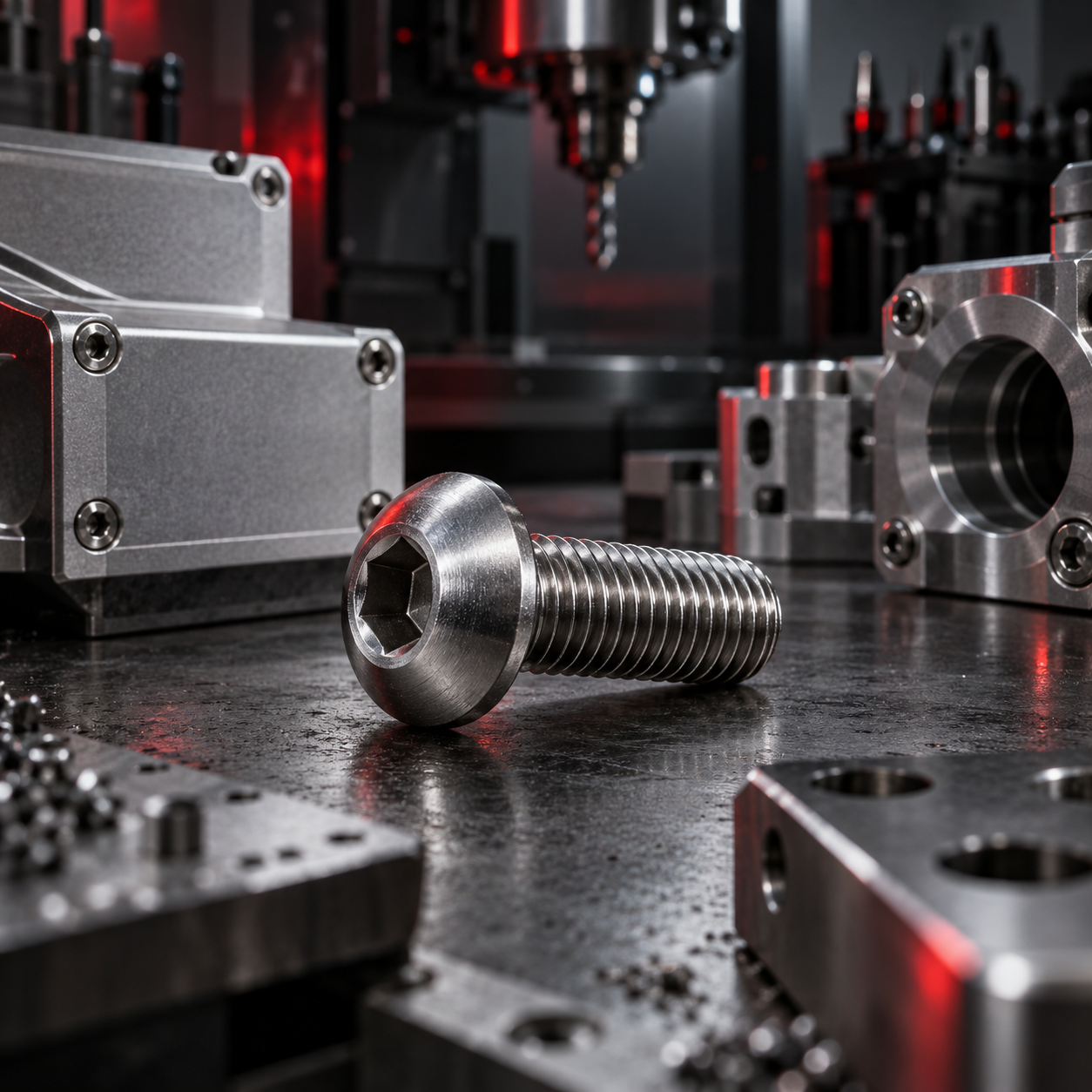

El tornillo ISO 7380 es un tornillo Allen con cabeza botón, caracterizado por su forma baja y redondeada. Está diseñado para aplicaciones donde se necesita una fijación fiable, pero también un acabado visual más limpio.
A diferencia de un tornillo Allen cilíndrico tradicional, la cabeza botón sobresale menos y presenta una geometría más suave. Esto lo hace muy útil en carcasas, tapas, chapas, piezas visibles y conjuntos con limitación de espacio.
Cabeza botón
Geometría baja, redondeada y sin aristas agresivas para montajes visibles.
Hexágono interior
Permite el apriete mediante llave Allen o herramienta controlada.
Perfil bajo
Reduce la altura exterior frente a tornillos Allen de cabeza cilíndrica.
Acabado visible
Adecuado para aplicaciones donde la fijación queda a la vista.
Características principales
La norma ISO 7380 define una fijación Allen compacta y visualmente limpia, pensada para montajes donde se combinan funcionalidad, acceso y acabado.
Materiales y calidades habituales
Materiales técnicos
- Acero al carbono 8.8 · uso industrial general
- Acero al carbono 10.9 · mayor resistencia mecánica
- Acero inoxidable A2 · ambientes interiores o humedad moderada
- Acero inoxidable A4 · exteriores o ambientes corrosivos
Acabados habituales
- Zincado · protección superficial estándar
- Pavonado · acabado técnico oscuro
- Natural inoxidable · resistencia a corrosión
- Recubrimientos especiales · bajo requisito técnico
La elección del material debe realizarse según carga, entorno de trabajo, resistencia a la corrosión, temperatura y requisitos de trazabilidad.
Dimensiones habituales ISO 7380
| Métrica | Tipo de cabeza | Accionamiento | Uso habitual |
|---|---|---|---|
| M3 | Cabeza botón | Allen | Componentes pequeños |
| M4 | Cabeza botón | Allen | Carcasas y tapas |
| M5 | Cabeza botón | Allen | Utillajes y soportes |
| M6 | Cabeza botón | Allen | Montajes industriales |
| M8 | Cabeza botón | Allen | Piezas visibles |
| M10 | Cabeza botón | Allen | Conjuntos mecánicos |
| M12 | Cabeza botón | Allen | Aplicaciones robustas |
Esta tabla es orientativa. Para fabricación, compra técnica o verificación dimensional, se deben consultar las dimensiones completas de la norma ISO 7380 y las tolerancias aplicables al proyecto.
Aplicaciones habituales
ISO 7380 frente a otros tornillos Allen
La selección correcta depende del espacio disponible, el par de apriete, el acabado visual y la necesidad de mecanizar o no un avellanado.
Cabeza botón
- Perfil bajo y redondeado
- Buen acabado visual
- No requiere avellanado
- Ideal para piezas visibles
Cabeza cilíndrica
- Mayor altura de cabeza
- Mayor capacidad de apriete
- Uso técnico general
- Menos estética en piezas visibles
Cabeza avellanada
- Queda enrasado con la superficie
- Requiere mecanizar avellanado
- Acabado plano
- Montaje más condicionado
Una fijación funcional con acabado visual cuidado
Menor altura exterior
Su cabeza baja ayuda a reducir interferencias con otras piezas.
No necesita avellanado
Permite un montaje limpio sin mecanizar un alojamiento cónico.
Buena integración estética
Su forma redondeada resulta más amable en elementos visibles.
Montaje con Allen
Facilita el apriete en zonas donde una llave exterior no tiene acceso.
