ISO 10642
Tornillo Allen avellanado
Tornillo de cabeza avellanada con hexágono interior, diseñado para quedar enrasado con la superficie de la pieza cuando no se admiten salientes, interferencias o pérdidas de precisión en el montaje.
Una fijación enrasada para diseño mecánico preciso
El ISO 10642 es un tornillo Allen de cabeza avellanada, con accionamiento por hexágono interior y rosca métrica ISO, pensado para integrarse dentro de la pieza mediante un asiento avellanado de 90°.
Se utiliza cuando la cabeza del tornillo no puede sobresalir: piezas mecanizadas de precisión, utillajes, moldes, placas, guías, conjuntos móviles y maquinaria donde cualquier interferencia puede comprometer el funcionamiento del conjunto.
Identificación del tornillo
¿Qué es un tornillo ISO 10642?
Es un tornillo de cabeza avellanada con hexágono interior, diseñado para quedar totalmente a ras de la superficie tras el montaje.
La cabeza cónica se aloja dentro de un avellanado mecanizado en la pieza. De esta forma, se consigue una superficie limpia, sin salientes y con una fijación fiable para aplicaciones técnicas donde el espacio, la estética o la interferencia mecánica son críticos.
Cabeza enrasada
La cabeza queda integrada en la pieza y evita interferencias.
Avellanado 90°
Requiere asiento cónico mecanizado para un apoyo correcto.
Allen interior
El accionamiento por hexágono interior permite montaje compacto.
Diseño técnico
Muy usado en mecanizado, moldes, guías, utillajes y maquinaria.
Por qué este tornillo no es solo una elección estética
La función principal del ISO 10642 es permitir una fijación fuerte sin que la cabeza sobresalga de la pieza. En diseño mecánico, elegir este tornillo suele responder a una necesidad funcional.
| Elemento | Descripción técnica |
|---|---|
| Norma | ISO 10642, sustituta internacional del antiguo DIN 7991. |
| Tipo de cabeza | Cabeza avellanada con asiento cónico de 90°. |
| Accionamiento | Hexágono interior Allen para montaje con llave Allen o punta hexagonal. |
| Rosca | Rosca métrica ISO, normalmente completa según medida y suministro. |
| Montaje | Requiere avellanado previo de la pieza para que la cabeza quede enrasada. |
| Función | Evitar salientes, interferencias, rozamientos y problemas de desplazamiento. |
Calidad adecuada según carga, ambiente y montaje
Los tornillos ISO 10642 pueden fabricarse en diferentes materiales y clases mecánicas según la aplicación final.
En mecanizado de precisión, no solo importa la norma del tornillo: también importan la calidad del material, el tratamiento superficial, el par de apriete y la precisión del avellanado.
Acero industrial
Uso general en maquinaria y conjuntos mecánicos.
Alta resistencia
Para uniones con mayor exigencia mecánica.
Máxima resistencia
Muy habitual en mecanizado de precisión y utillajes.
Inoxidable
Para humedad, corrosión o entornos más exigentes.
Protección
Tratamiento superficial para mejorar resistencia ambiental.
Bajo pedido
Materiales o recubrimientos técnicos según plano o aplicación.

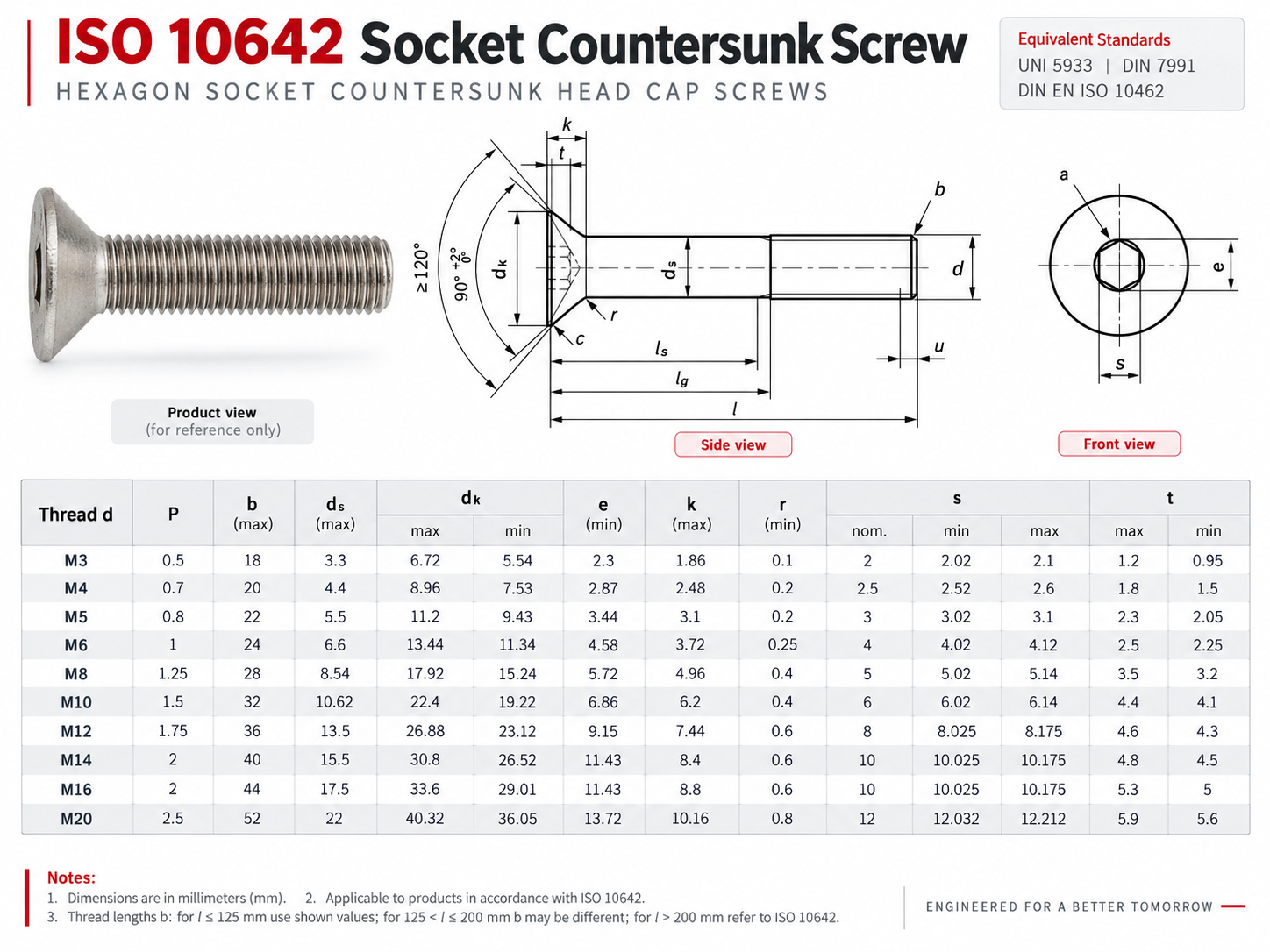

Resumen dimensional ISO 10642
Tabla orientativa con medidas habituales de rosca, paso, diámetro de cabeza, altura de cabeza y llave Allen. Para fabricación o compra técnica, siempre conviene verificar la norma y el plano del proyecto.
| Rosca | Paso | Diámetro cabeza dk | Altura cabeza k | Allen |
|---|---|---|---|---|
| M3 | 0,5 | 6,0 mm | 1,7 mm | 2 mm |
| M4 | 0,7 | 8,0 mm | 2,3 mm | 2,5 mm |
| M5 | 0,8 | 10,0 mm | 2,8 mm | 3 mm |
| M6 | 1,0 | 12,0 mm | 3,3 mm | 4 mm |
| M8 | 1,25 | 16,0 mm | 4,4 mm | 5 mm |
| M10 | 1,5 | 20,0 mm | 5,5 mm | 6 mm |
| M12 | 1,75 | 24,0 mm | 6,5 mm | 8 mm |
Ángulo de asiento
El avellanado debe respetar el ángulo correcto para evitar apoyos defectuosos.
Diámetro de cabeza
Define el diámetro exterior de la cabeza avellanada.
Altura de cabeza
Condiciona la profundidad del avellanado y el asiento final.

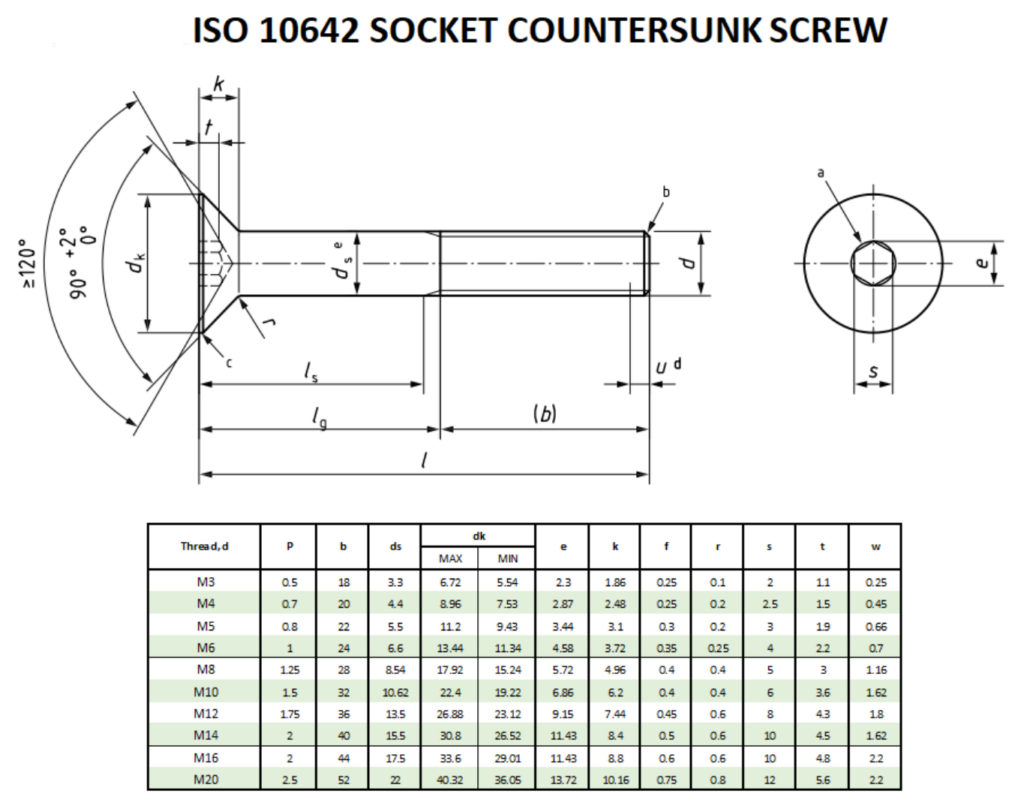

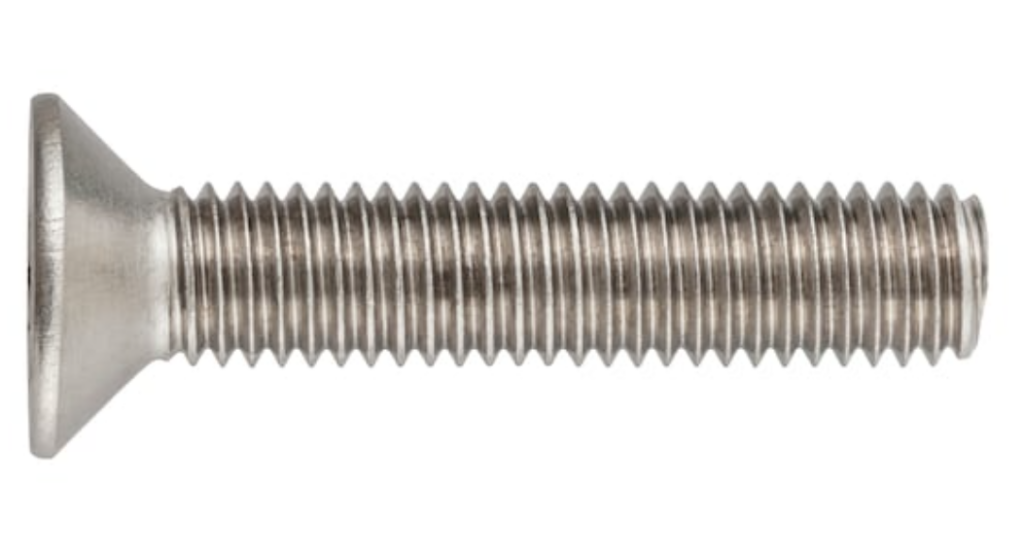

Vista del tornillo, plano y tabla dimensional
Referencias visuales del tornillo ISO 10642, su geometría de cabeza avellanada, el plano técnico y las dimensiones principales para consulta rápida.
Dónde se utiliza el ISO 10642
Este tornillo se emplea cuando la superficie final debe quedar limpia, sin cabeza sobresaliente y sin interferencias con movimiento, montaje o diseño.
Piezas mecanizadas
Utillajes
Moldes y matrices
Placas técnicas
Guías lineales
Conjuntos móviles
Maquinaria
Fijaciones industriales
ISO 10642 frente a otros tornillos Allen
La elección entre tornillos Allen no depende solo de la apariencia. La geometría de la cabeza cambia el comportamiento de montaje y la función de la unión.
Cabeza avellanada
Queda enrasado con la superficie. Indicado cuando no puede sobresalir la cabeza.
Cabeza cilíndrica
Sobresale de la superficie. Adecuado cuando se prioriza apoyo y resistencia.
Cabeza botón
Sobresale ligeramente. Alternativa de perfil bajo y acabado más suave.
El avellanado decide si el tornillo trabaja bien
Un tornillo ISO 10642 mal montado pierde su principal ventaja: quedar enrasado sin generar tensiones, holguras o deformaciones.
La herramienta de avellanado, el ángulo, el par de apriete y el asiento de la cabeza deben controlarse especialmente en piezas de precisión, aceros de alta resistencia y uniones sometidas a carga.
Puntos clave
- Realizar el avellanado con herramienta adecuada.
- Respetar el ángulo de 90°.
- No forzar el asiento de la cabeza.
- Aplicar par de apriete correcto según clase y material.
- Evitar reaprietes innecesarios en calidades de alta resistencia.
- Comprobar que la cabeza queda realmente a ras de la superficie.
ISO 10642 y fabricación bajo plano
En AREM-CNC fabricamos y mecanizamos piezas técnicas donde la tornillería, el asiento avellanado y la geometría del conjunto deben funcionar como una sola solución.
Podemos trabajar con planos, muestras físicas o especificaciones técnicas, revisando material, rosca, avellanado, tolerancias, acabado, montaje y documentación necesaria para cada aplicación.
Preguntas frecuentes sobre ISO 10642
¿Qué es un tornillo ISO 10642?
Es un tornillo Allen de cabeza avellanada, diseñado para quedar a ras de la superficie mediante un asiento cónico mecanizado en la pieza.
¿ISO 10642 sustituye a DIN 7991?
Sí. ISO 10642 es la norma internacional que sustituye al antiguo DIN 7991 para tornillos Allen de cabeza avellanada.
¿Cuándo se utiliza un tornillo avellanado?
Se utiliza cuando no puede sobresalir ninguna cabeza, cuando existen rozamientos o desplazamientos, o cuando el diseño exige superficies limpias y sin interferencias.
¿Qué ángulo debe tener el avellanado?
El asiento debe respetar el ángulo de 90° para que la cabeza apoye correctamente y quede enrasada.
¿Qué materiales son habituales?
Los más habituales son acero al carbono en clases 8.8, 10.9 y 12.9, acero inoxidable A2/A4 y versiones con tratamientos superficiales como zincado, pavonado o recubrimientos técnicos bajo pedido.
¿Necesitas ISO 10642 o piezas con asiento avellanado?
Envíanos tu plano, muestra física o especificación técnica. Revisaremos material, rosca, geometría, avellanado, tolerancias y acabado para fabricar una solución precisa, funcional y fiable.
