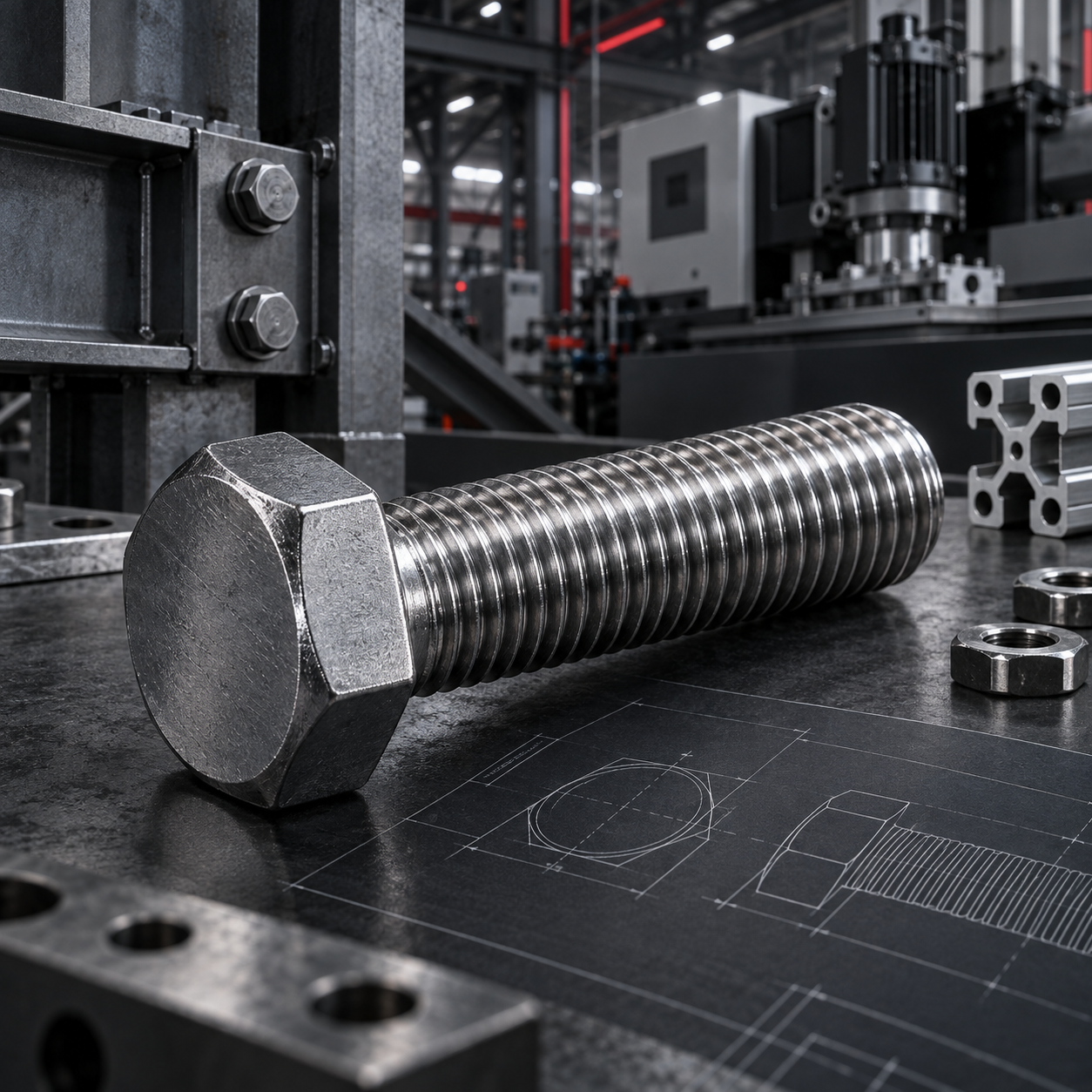

Tornillo ISO 4017 Totalmente Roscado
Tornillo hexagonal con rosca continua en toda su longitud, diseñado para fijaciones industriales, soportes metálicos, montajes de maquinaria, sistemas modulares y aplicaciones donde se necesita agarre uniforme.
Una fijación hexagonal con rosca en toda su longitud
El tornillo ISO 4017 es una solución normalizada para uniones industriales donde la rosca debe trabajar a lo largo de todo el cuerpo del tornillo. A diferencia de un tornillo parcialmente roscado, no incorpora tramo liso.
Esta geometría permite colocar la tuerca en diferentes posiciones del eje, facilita el ajuste en espesores variables y proporciona una fijación muy versátil para montajes metálicos, maquinaria y mantenimiento industrial.
Rosca continua
Permite agarre en toda la longitud del tornillo y mayor libertad de ajuste.
Cabeza hexagonal
Facilita el apriete con llaves estándar en montaje, mantenimiento y reparación.
Montaje flexible
Adecuado para piezas con espesores variables o uniones regulables.
Uso industrial
Muy utilizado en maquinaria, estructuras, soportes, anclajes y sistemas modulares.
Características principales del ISO 4017
La norma ISO 4017 identifica un tornillo hexagonal totalmente roscado para aplicaciones donde el contacto roscado, la compatibilidad y la repetibilidad dimensional son factores esenciales.
Rosca completa para uniones regulables
La principal diferencia del ISO 4017 es que la rosca ocupa toda la longitud útil del tornillo. Esto permite adaptar la posición de la tuerca, ajustar mejor el apriete y resolver montajes donde no interesa depender de un tramo liso intermedio.
La fijación puede trabajar en cualquier punto del eje.
Útil en uniones con espesores variables o componentes regulables.
Funciona junto a tuercas normalizadas y arandelas planas.
Diseñado para fijaciones con agarre continuo y ajuste completo.

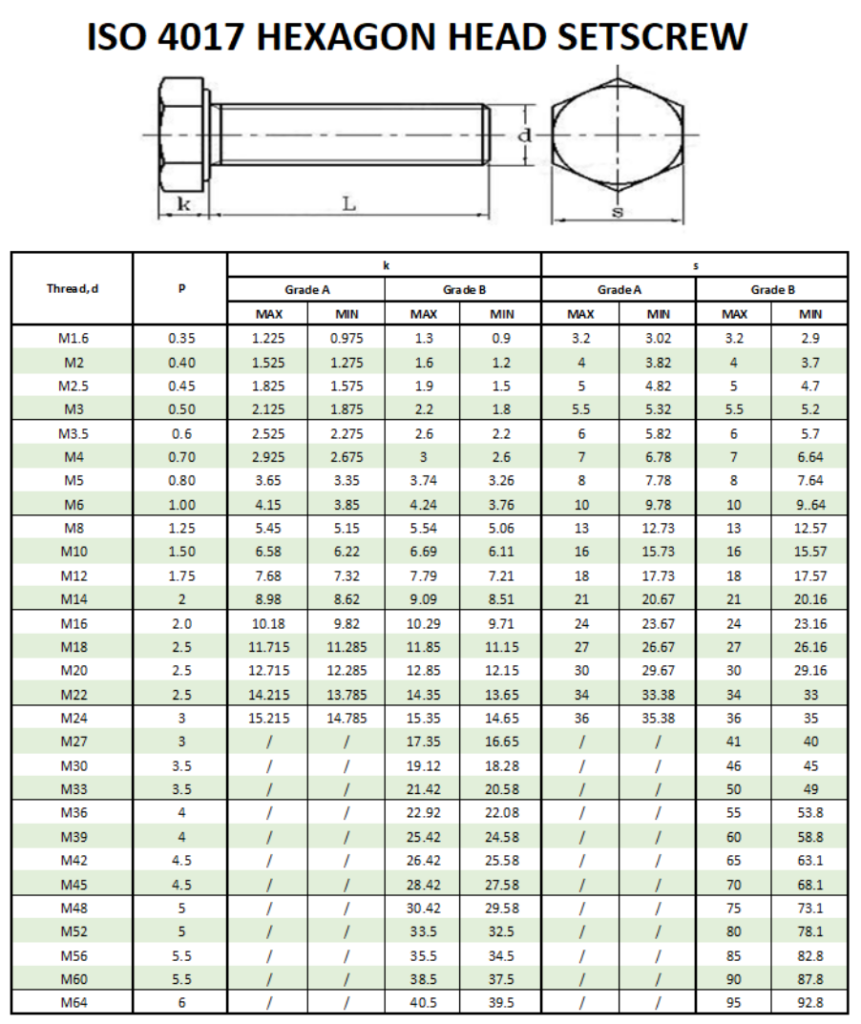

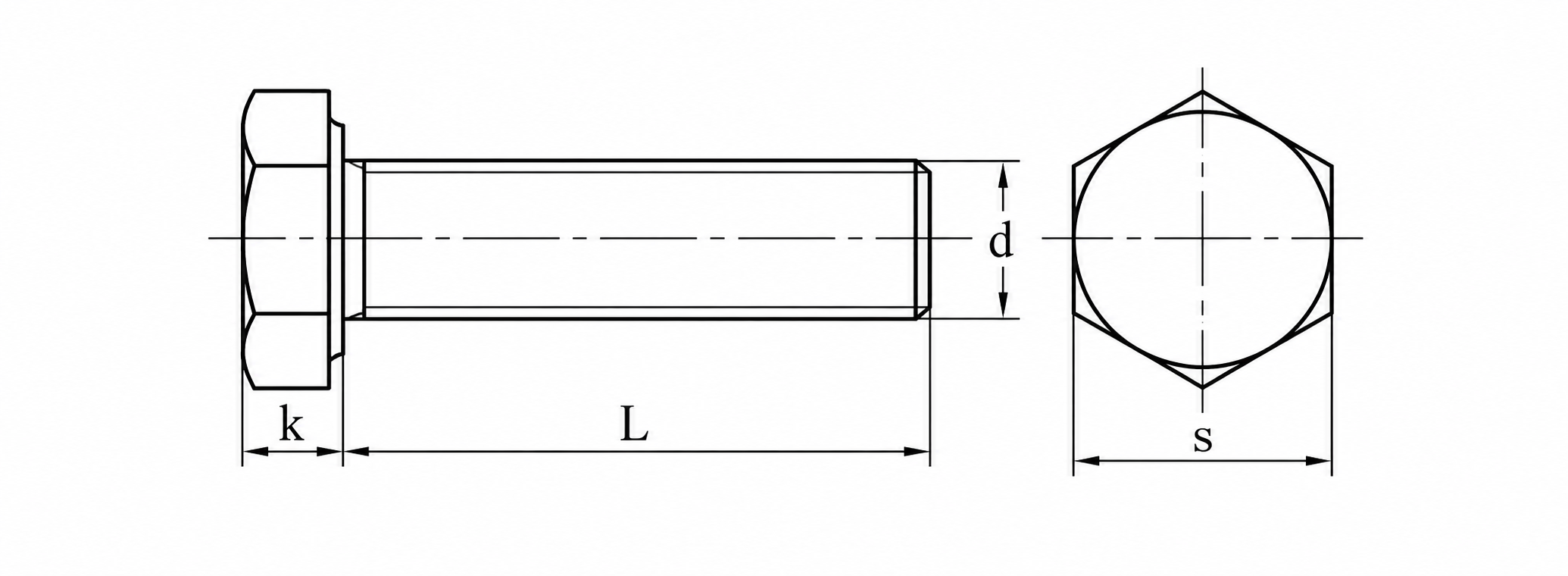

Plano técnico del tornillo ISO 4017
Vista técnica del tornillo hexagonal totalmente roscado, con cotas principales para identificar cabeza, longitud, diámetro de rosca y medida entre caras.
Dimensiones y selección habitual
| Métrica | Rosca | Cabeza | Uso habitual |
|---|---|---|---|
| M5 | Total | Hexagonal | Soportes ligeros y componentes pequeños |
| M6 | Total | Hexagonal | Montajes industriales generales |
| M8 | Total | Hexagonal | Estructuras metálicas y maquinaria |
| M10 | Total | Hexagonal | Soportes, bancadas y sistemas modulares |
| M12 | Total | Hexagonal | Conjuntos mecánicos de mayor carga |
| M16 | Total | Hexagonal | Aplicaciones robustas y fijaciones pesadas |
Tabla orientativa. Para fabricación, compra técnica o verificación dimensional, se deben consultar las dimensiones completas de la norma ISO 4017, el plano del cliente y los requisitos de material, acabado y clase resistente.
Materiales, calidades y acabados habituales
Materiales técnicos
- Acero al carbono 8.8 · uso industrial general
- Acero al carbono 10.9 · mayor resistencia mecánica
- Acero 12.9 · aplicaciones de alta exigencia
- Acero inoxidable A2 / A4 · humedad, exterior o corrosión
Acabados y protección
- Zincado · protección superficial estándar
- Galvanizado · mayor protección frente a ambiente exterior
- Pavonado · acabado técnico oscuro
- Recubrimientos especiales · según plano o requisito de proyecto
La selección del material debe tener en cuenta carga, corrosión, temperatura, par de apriete, entorno de trabajo, mantenimiento y requisitos documentales.
Aplicaciones industriales habituales
ISO 4017 frente a otros tornillos hexagonales
La elección entre un tornillo totalmente roscado y uno parcialmente roscado depende del tipo de unión, la longitud de agarre, el espesor de las piezas y el comportamiento mecánico requerido.
Totalmente roscado
- Rosca en toda la longitud
- Mayor libertad de ajuste
- Ideal para espesores variables
- Uso frecuente en soportes y sistemas modulares
Parcialmente roscado
- Incluye tramo liso bajo la cabeza
- Mayor apoyo en uniones estructurales
- Útil cuando se necesita caña lisa
- Menos flexible para regulación con tuerca
Selección técnica
- Depende del plano del cliente
- Requiere confirmar material y clase
- Debe revisarse el acabado superficial
- Conviene verificar tolerancias y trazabilidad
Versatilidad, ajuste y compatibilidad industrial
Agarre uniforme
La rosca completa permite contacto roscado a lo largo del eje.
Ajuste flexible
La tuerca puede posicionarse según el espesor real del montaje.
Montaje estándar
La cabeza hexagonal facilita el uso de herramientas habituales.
Amplio uso industrial
Funciona en maquinaria, soportes, reparaciones y estructuras metálicas.
Tornillería normalizada y piezas mecanizadas bajo plano
En AREM-CNC trabajamos con componentes bajo norma ISO, DIN, ASTM o plano del cliente, con materiales certificados, control dimensional y trazabilidad para aplicaciones industriales exigentes.
