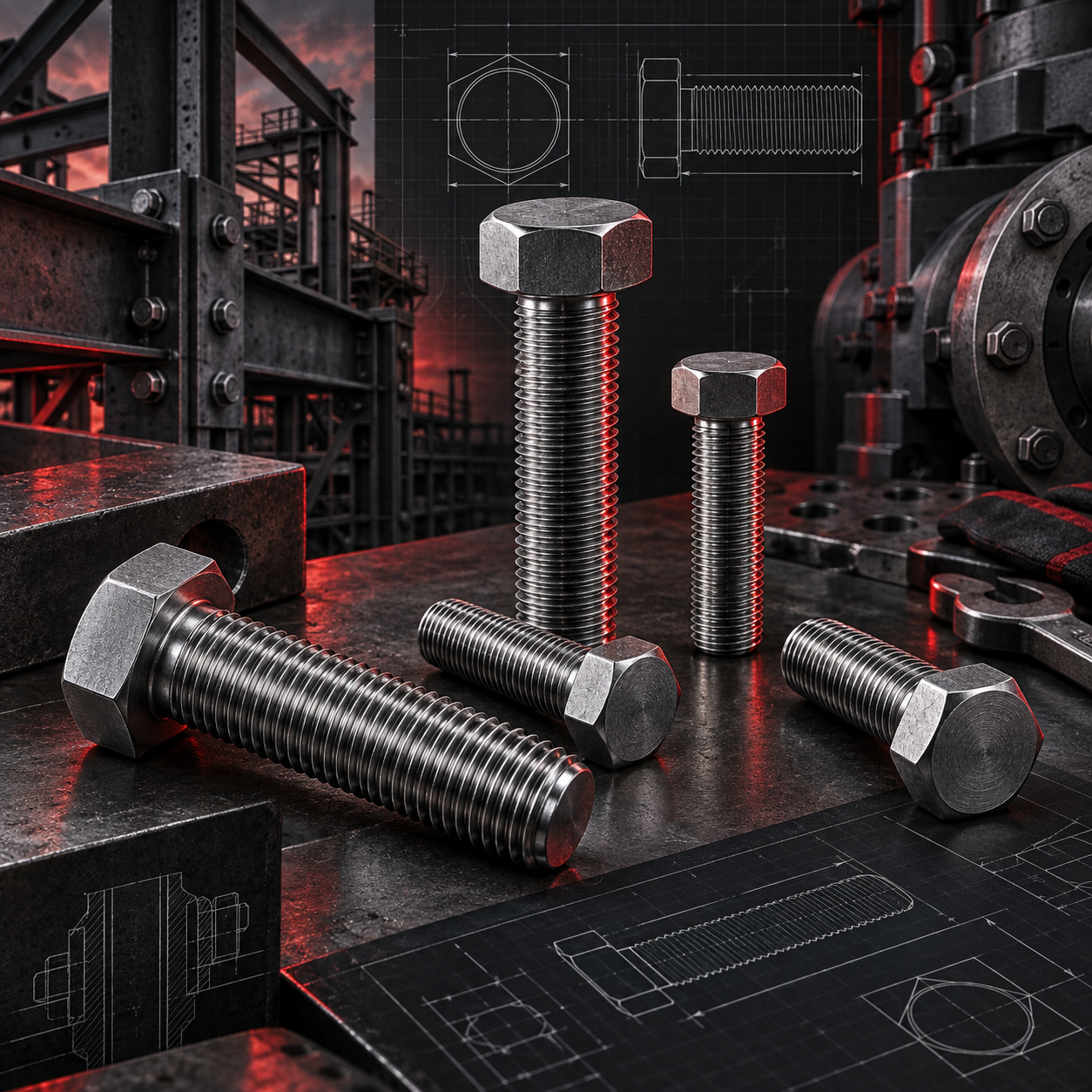

Tornillo Hexagonal ISO 4017 DIN 933
Tornillo hexagonal de rosca completa para montajes industriales, estructuras metálicas, maquinaria y aplicaciones donde se requiere una fijación uniforme en toda la longitud útil del tornillo.
Un estándar esencial en fijación industrial
El tornillo ISO 4017, equivalente a DIN 933, es un tornillo de cabeza hexagonal con rosca métrica completa. Su diseño permite trabajar con tuercas ISO, arandelas normalizadas o roscado directo en piezas mecanizadas.
A diferencia del ISO 4014, el ISO 4017 no incorpora tramo liso. La rosca llega hasta la cabeza, lo que lo convierte en una solución adecuada cuando se necesita máxima superficie de agarre y ajuste en espesores variables.
Rosca completa
Permite fijación útil a lo largo de toda la longitud del tornillo.
Cabeza hexagonal
Compatible con llave fija, combinada, vaso y herramientas estándar.
Uso industrial
Frecuente en maquinaria, mantenimiento, estructuras y montajes mecánicos.
Solución normalizada
Facilita compatibilidad, trazabilidad y disponibilidad de suministro.
Características técnicas principales
Parámetros clave para identificar correctamente el tornillo ISO 4017 / DIN 933 en entornos de mecanizado, mantenimiento y montaje industrial.
Materiales, calidades y acabados
Materiales habituales
- Acero al carbono · clases 8.8, 10.9 y 12.9
- Acero inoxidable · calidades A2 y A4
- Aceros especiales · bajo demanda técnica
Tratamientos superficiales
- Zincado · protección general frente a oxidación
- Galvanizado · mayor resistencia ambiental
- Pavonado · acabado técnico industrial
- Recubrimientos técnicos · según requisito del proyecto
La selección del material debe realizarse según carga, corrosión, temperatura, ambiente de trabajo y normativa aplicable.
Diferencia entre ISO 4017 e ISO 4014
La elección entre ambos depende del tipo de unión, el espesor de las piezas, la distribución de esfuerzos y el comportamiento mecánico esperado.
Rosca completa
- Rosca hasta la cabeza
- Mayor superficie de agarre
- Útil en espesores variables
- Montajes generales y mantenimiento
Rosca parcial
- Incluye tramo de caña lisa
- Mejor comportamiento a cizalla
- Indicado para uniones estructurales
- Mayor apoyo en zonas no roscadas

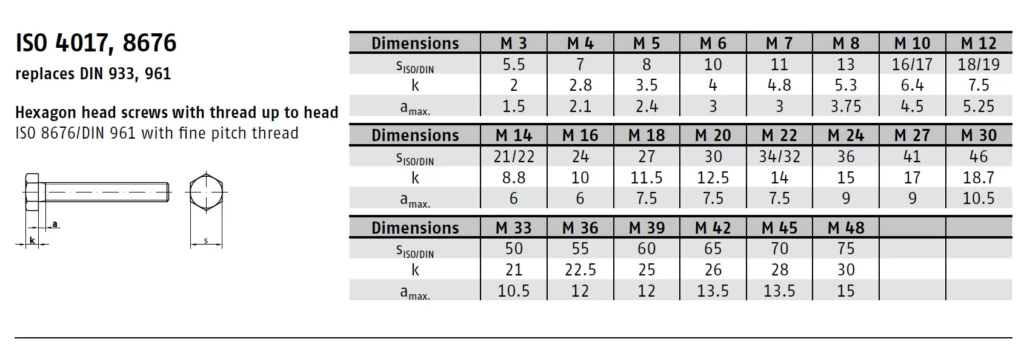

Tabla de dimensiones resumida
| Rosca d | Paso P | Llave s | Altura cabeza k |
|---|---|---|---|
| M4 | 0,7 | 7 mm | 2,8 mm |
| M5 | 0,8 | 8 mm | 3,5 mm |
| M6 | 1,0 | 10 mm | 4,0 mm |
| M8 | 1,25 | 13 mm | 5,3 mm |
| M10 | 1,5 | 17 mm | 6,4 mm |
| M12 | 1,75 | 19 mm | 7,5 mm |
| M16 | 2,0 | 24 mm | 10,0 mm |
| M20 | 2,5 | 30 mm | 12,5 mm |
- Rosca completa en toda la longitud útil.
- Paso normal como estándar, paso fino disponible bajo pedido.
- Tolerancia estándar ISO según especificación de fabricación.
- Compatible con tuercas ISO 4032 y arandelas ISO.
Aplicaciones industriales habituales
Una pieza estándar, pero crítica en la industria
El ISO 4017 / DIN 933 es un tornillo básico en apariencia, pero esencial para garantizar uniones seguras, repetibles y compatibles con estándares internacionales. Elegir correctamente la norma, el material y la calidad mecánica es clave para asegurar rendimiento y fiabilidad.
