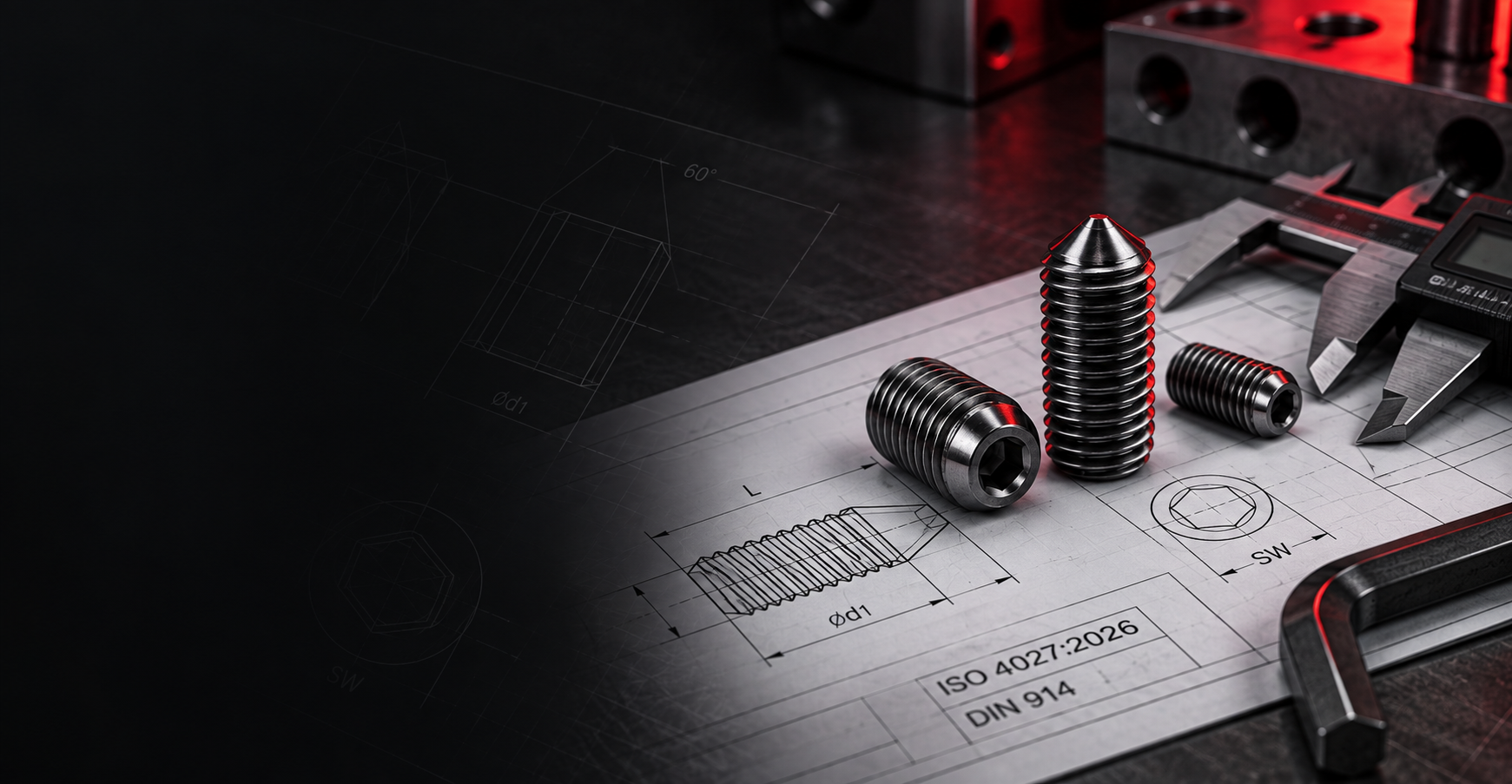

ISO 4027:2026 / DIN 914: tornillo prisionero Allen de punta cónica
Una guía técnica sobre los tornillos prisioneros sin cabeza con hexágono interior, punta cónica truncada, aplicaciones industriales, materiales especiales y fabricación CNC bajo plano.
Un tornillo prisionero para bloqueo, fijación y posicionamiento
El ISO 4027, tradicionalmente asociado a DIN 914, es un tornillo prisionero sin cabeza, con accionamiento Allen y extremo de punta cónica truncada.
Su función principal es bloquear o posicionar componentes mecánicos como ejes, poleas, engranajes, casquillos, acoplamientos, utillajes y conjuntos industriales de precisión.
Datos clave
¿Qué es un tornillo ISO 4027?
Es un tornillo prisionero sin cabeza exterior, diseñado para quedar integrado dentro de un agujero roscado sin sobresalir del conjunto.
La norma ISO 4027:2026 define tornillos prisioneros con rosca métrica de paso grueso, hexágono interior, punta cónica truncada y calidad de producto A.
Sin cabeza
Permite fijaciones compactas y limpias dentro del componente.
Allen interior
Facilita el apriete mediante llave hexagonal desde el interior.
Punta cónica
Concentra la presión en una zona localizada de contacto.
Rosca métrica
Aplicable en soluciones industriales normalizadas o especiales.
¿Para qué sirve la punta cónica?
La punta cónica concentra la fuerza de apriete sobre una superficie reducida, ayudando a conseguir un bloqueo firme del componente.
Esta geometría resulta útil cuando se necesita limitar el movimiento relativo entre piezas, trabajar sobre un eje o conseguir un posicionamiento más localizado que con una punta plana.
Uso recomendado
- Evitar desplazamientos entre componentes.
- Bloquear poleas, engranajes o casquillos sobre ejes.
- Trabajar en alojamientos preparados para recibir la punta.
- Conseguir mayor penetración localizada.
- Mejorar la fijación en conjuntos sometidos a vibraciones.
Características principales del ISO 4027
La selección de un tornillo prisionero no depende solo del diámetro o la longitud. La geometría de la punta define cómo se transmite la fuerza sobre la pieza.
| Característica | ISO 4027 |
|---|---|
| Tipo | Tornillo prisionero |
| Accionamiento | Hexágono interior |
| Extremo | Punta cónica truncada |
| Cabeza | Sin cabeza exterior |
| Rosca | Métrica ISO |
| Calidad de producto | A |
| Referencia tradicional | DIN 914 |
Medidas habituales ISO 4027 / DIN 914
Dentro del rango contemplado por la norma se utilizan múltiples diámetros métricos de paso grueso.
La elección final debe realizarse según la edición aplicable de la norma, el material, la longitud requerida y la documentación técnica del proyecto.
| Rosca | Paso métrico grueso |
|---|---|
| M3 | 0,50 mm |
| M4 | 0,70 mm |
| M5 | 0,80 mm |
| M6 | 1,00 mm |
| M8 | 1,25 mm |
| M10 | 1,50 mm |
| M12 | 1,75 mm |
| M16 | 2,00 mm |
| M20 | 2,50 mm |
| M24 | 3,00 mm |
ISO 4027 vs ISO 4026
Ambos pertenecen a la familia de tornillos prisioneros con hexágono interior, pero se diferencian principalmente por la forma del extremo.
| Característica | ISO 4026 | ISO 4027 |
|---|---|---|
| Extremo | Plano | Cónico truncado |
| Contacto | Superficie plana | Zona localizada |
| Marcado de la pieza | Menor | Mayor |
| Penetración | Baja | Mayor |
| Uso habitual | Bloqueo general | Bloqueo localizado |
ISO 4026, ISO 4027, ISO 4028 e ISO 4029
Cada geometría de punta genera un comportamiento diferente sobre el componente.
Materiales para tornillos ISO 4027 especiales
La selección del material debe considerar resistencia mecánica, corrosión, temperatura y condiciones reales de servicio.
Cuando una solución comercial estándar no cumple las especificaciones del proyecto, el mecanizado CNC permite fabricar tornillos prisioneros en aceros, inoxidables y aleaciones de alto rendimiento.
Aplicaciones industriales del ISO 4027
Los tornillos prisioneros de punta cónica se emplean en conjuntos donde es necesario bloquear, fijar o posicionar componentes con precisión.
Ejes
Poleas
Engranajes
Acoplamientos
Casquillos
Utillajes
Automatización
Maquinaria
Fabricación CNC de ISO 4027 especiales
Determinadas aplicaciones requieren tornillos prisioneros con dimensiones, materiales o acabados específicos.
En AREM-CNC fabricamos tornillería y componentes especiales según norma, plano técnico, muestra física o especificación del cliente.
Parámetros personalizables
- Longitud y diámetro.
- Material y paso de rosca.
- Tolerancias específicas.
- Geometría de la punta.
- Profundidad del hexágono.
- Acabado superficial.
- Características especiales bajo plano.
Documentación técnica para sectores exigentes
En proyectos industriales, la trazabilidad del material puede ser tan importante como la geometría o las dimensiones de la pieza.
Según los requisitos del proyecto, pueden solicitarse certificados y documentación que permitan verificar el origen y las características del componente.
¿Cuándo fabricar un ISO 4027 especial?
La fabricación CNC bajo plano resulta adecuada cuando una pieza comercial no responde a las necesidades reales del conjunto.
Longitud no estándar
Cuando no existe una medida comercial adecuada para el montaje.
Material específico
Cuando el entorno exige inoxidables, níquel, titanio o aleaciones especiales.
Corrosión o temperatura
Cuando la pieza debe soportar condiciones severas de servicio.
Tolerancias ajustadas
Cuando las tolerancias estándar no son suficientes para el conjunto.
Geometría modificada
Cuando la punta, el hexágono o la rosca deben adaptarse al diseño.
Trazabilidad completa
Cuando el proyecto exige certificados y documentación técnica.
Preguntas frecuentes sobre ISO 4027
¿Qué es un tornillo ISO 4027?
Es un tornillo prisionero sin cabeza, con hexágono interior y extremo de punta cónica truncada, utilizado para bloquear o posicionar componentes mecánicos.
¿ISO 4027 y DIN 914 son equivalentes?
DIN 914 es la referencia tradicionalmente asociada a este tipo de tornillo. En proyectos industriales conviene verificar siempre la norma y edición indicada en el plano o documentación técnica.
¿Cuál es la diferencia entre ISO 4026 e ISO 4027?
El ISO 4026 utiliza punta plana, mientras que el ISO 4027 utiliza punta cónica truncada. Esa diferencia cambia la forma en la que el tornillo transmite la presión al componente.
¿Se puede fabricar ISO 4027 en Inconel o Superduplex?
Sí. Mediante mecanizado CNC pueden fabricarse tornillos especiales en Inconel, Hastelloy, Duplex, Superduplex, Monel, titanio y otras aleaciones, siempre que el diseño sea viable y esté correctamente especificado.
¿Para qué se utiliza un prisionero de punta cónica?
Principalmente para fijar o posicionar ejes, poleas, engranajes, casquillos, acoplamientos y otros componentes donde se busca contacto localizado y bloqueo firme.
¿Necesitas fabricar tornillos ISO 4027 especiales?
Envíanos tu plano, muestra o especificación técnica. Nuestro equipo revisará dimensiones, material, tolerancias, acabado y requisitos de trazabilidad.
