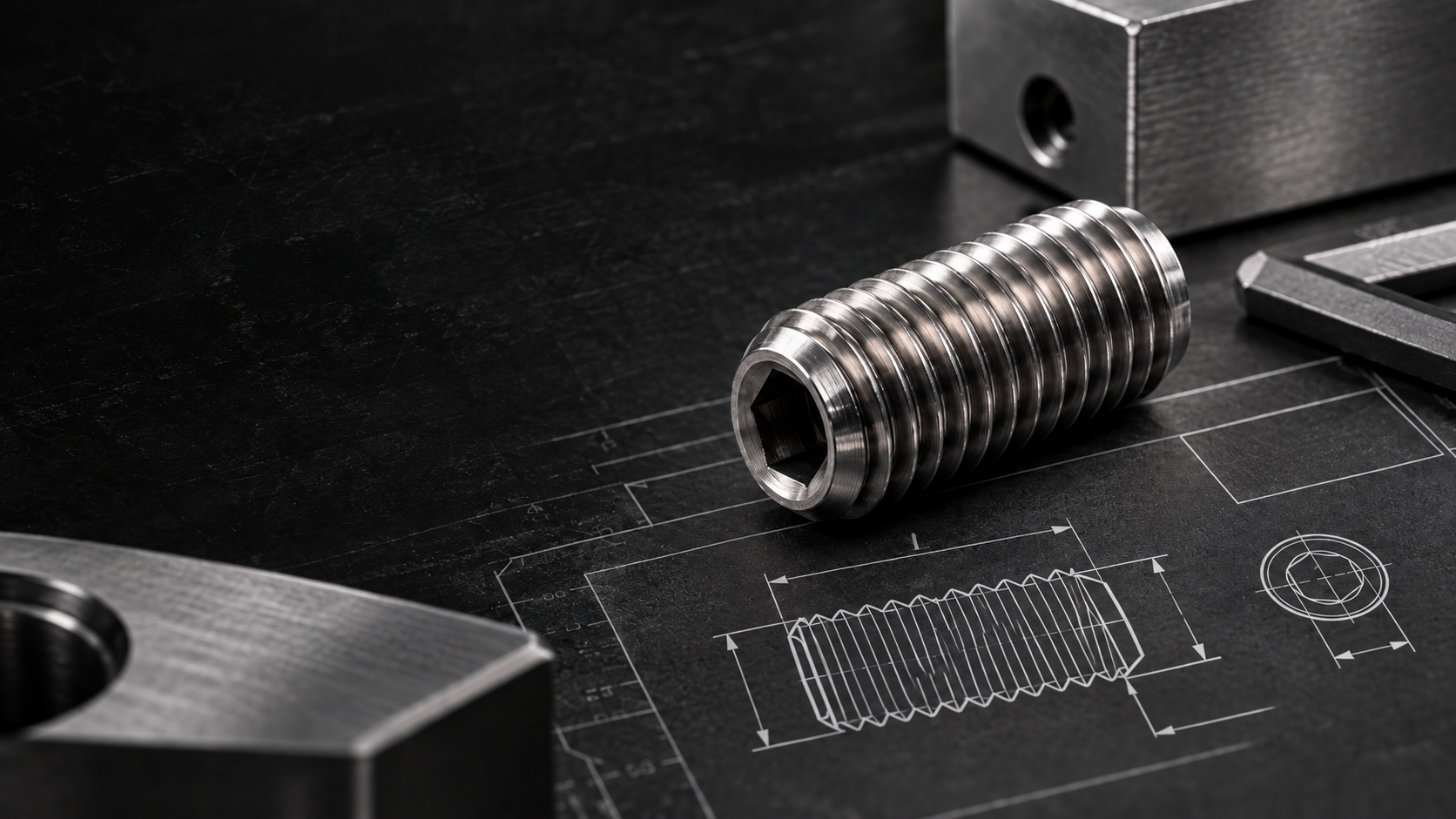

ISO 4026 / DIN 913
Tornillo prisionero Allen de punta plana
Tornillo sin cabeza con hexágono interior y extremo plano, diseñado para fijaciones compactas, posicionamiento de componentes y montajes industriales donde ningún elemento debe sobresalir del conjunto.
Fijación compacta para piezas que deben quedar limpias
El tornillo prisionero ISO 4026, tradicionalmente conocido como DIN 913, es un tornillo sin cabeza con accionamiento Allen y punta plana.
Su función principal es bloquear, sujetar o posicionar componentes dentro de un conjunto mecánico, ocupando el mínimo espacio y evitando que la fijación sobresalga de la pieza.
Datos rápidos
¿Qué es un tornillo ISO 4026?
Es un tornillo prisionero sin cabeza, con rosca métrica y hexágono interior, utilizado para fijar o posicionar piezas desde el interior del conjunto.
Al no tener cabeza exterior, permite montajes limpios y compactos. Por eso se utiliza en maquinaria, ejes, casquillos, poleas, engranajes, utillajes y sistemas de posicionamiento.
Sin cabeza
Permite que la fijación quede integrada en la pieza sin sobresalir.
Hexágono interior
Se aprieta mediante llave Allen, incluso en zonas de acceso reducido.
Punta plana
Apoya sobre la superficie reduciendo la agresividad del contacto.
Montaje compacto
Ideal cuando el espacio disponible dentro del conjunto es limitado.
¿Para qué sirve la punta plana?
La punta plana reparte la presión de forma más suave que otros extremos más agresivos, como la punta cónica o la punta de copa.
Esta geometría es útil cuando se busca fijar una pieza manteniendo un contacto controlado con la superficie, especialmente en montajes donde conviene reducir marcas o daños sobre el componente apoyado.
Uso recomendado
- Fijación de componentes sobre ejes.
- Posicionamiento de casquillos, poleas o engranajes.
- Montajes compactos sin cabeza exterior.
- Aplicaciones donde conviene reducir marcas.
- Sistemas que requieren ajuste o bloqueo interno.
Características principales de ISO 4026 / DIN 913
En un tornillo prisionero, la geometría del extremo define cómo se transmite la fuerza al componente y qué tipo de contacto se genera.
| Característica | ISO 4026 / DIN 913 |
|---|---|
| Tipo de pieza | Tornillo prisionero sin cabeza |
| Accionamiento | Hexágono interior Allen |
| Extremo | Punta plana |
| Rosca | Métrica ISO |
| Montaje | Interior, compacto y sin saliente exterior |
| Uso habitual | Bloqueo, posicionamiento y fijación de componentes |
| Referencia tradicional | DIN 913 |
ISO 4026 frente a ISO 4027, ISO 4028 e ISO 4029
Todos pertenecen a la familia de tornillos prisioneros Allen, pero cada norma utiliza una geometría de extremo diferente.
| Norma | Extremo | Uso habitual |
|---|---|---|
| ISO 4026 / DIN 913 | Punta plana | Contacto más suave y fijación compacta. |
| ISO 4027 / DIN 914 | Punta cónica | Bloqueo localizado con mayor penetración. |
| ISO 4028 / DIN 915 | Punta cilíndrica | Posicionamiento en alojamientos o taladros preparados. |
| ISO 4029 / DIN 916 | Punta de copa | Fijación firme sobre superficies donde se admite marca. |
Tornillos prisioneros Allen normalizados
La elección correcta depende del contacto que se quiere conseguir entre el tornillo y la pieza sobre la que trabaja.
Materiales para tornillos ISO 4026 especiales
La selección del material debe considerar carga, corrosión, temperatura, desgaste, entorno de trabajo y requisitos de trazabilidad.
Cuando una pieza comercial no cumple las necesidades del proyecto, el mecanizado CNC permite fabricar tornillos prisioneros bajo plano, con materiales certificados y geometrías adaptadas.
Dónde se utilizan los tornillos ISO 4026
Se emplean en conjuntos donde se requiere bloqueo, ajuste o posicionamiento con el mínimo espacio ocupado.
Ejes
Casquillos
Poleas
Engranajes
Utillajes
Maquinaria
Automatización
Posicionamiento
Fabricación CNC de tornillos prisioneros especiales
Algunas aplicaciones requieren dimensiones, materiales, roscas, longitudes, tratamientos o tolerancias que no siempre están disponibles en catálogo.
En AREM-CNC fabricamos componentes y elementos roscados según plano, muestra física, norma DIN/ISO o especificación del cliente, revisando cada detalle antes de producción.
Parámetros personalizables
- Diámetro y longitud.
- Tipo de rosca y paso.
- Material certificado.
- Geometría del extremo.
- Profundidad del hexágono interior.
- Tolerancias y acabado superficial.
- Tratamientos según aplicación.
Documentación técnica para piezas críticas
En proyectos industriales, la trazabilidad del material y el control del proceso pueden ser tan importantes como la geometría de la pieza.
Preguntas frecuentes sobre ISO 4026 / DIN 913
¿Qué es un tornillo ISO 4026?
Es un tornillo prisionero sin cabeza, con hexágono interior y punta plana, utilizado para bloquear o posicionar componentes en montajes compactos.
¿ISO 4026 y DIN 913 son equivalentes?
DIN 913 es la referencia tradicional asociada a este tipo de tornillo prisionero de punta plana. En proyectos técnicos conviene revisar siempre la norma y edición indicadas en el plano.
¿Qué diferencia hay entre ISO 4026 e ISO 4027?
ISO 4026 utiliza punta plana, mientras que ISO 4027 utiliza punta cónica. La diferencia principal está en la forma de contacto con la pieza.
¿Se pueden fabricar en Inconel o Superduplex?
Sí. Mediante mecanizado CNC se pueden fabricar tornillos prisioneros especiales en inoxidables, Duplex, Superduplex, Inconel, Hastelloy, Monel, titanio y otras aleaciones, siempre que el diseño sea viable.
¿Cuándo fabricar un ISO 4026 bajo plano?
Cuando la pieza estándar no cumple requisitos de longitud, material, tolerancia, acabado, trazabilidad o geometría específica.
¿Necesitas fabricar tornillos prisioneros ISO 4026?
Envíanos tu plano, muestra física o especificación técnica. Revisaremos material, medidas, rosca, tolerancias, acabado y documentación necesaria para fabricar una solución fiable.
