ISO 4017
DIN 933
Tornillo hexagonal de rosca total, diseñado para uniones mecánicas firmes, montajes industriales, estructuras metálicas, maquinaria y fabricación de componentes bajo plano.
Un tornillo hexagonal de rosca total para fijaciones industriales

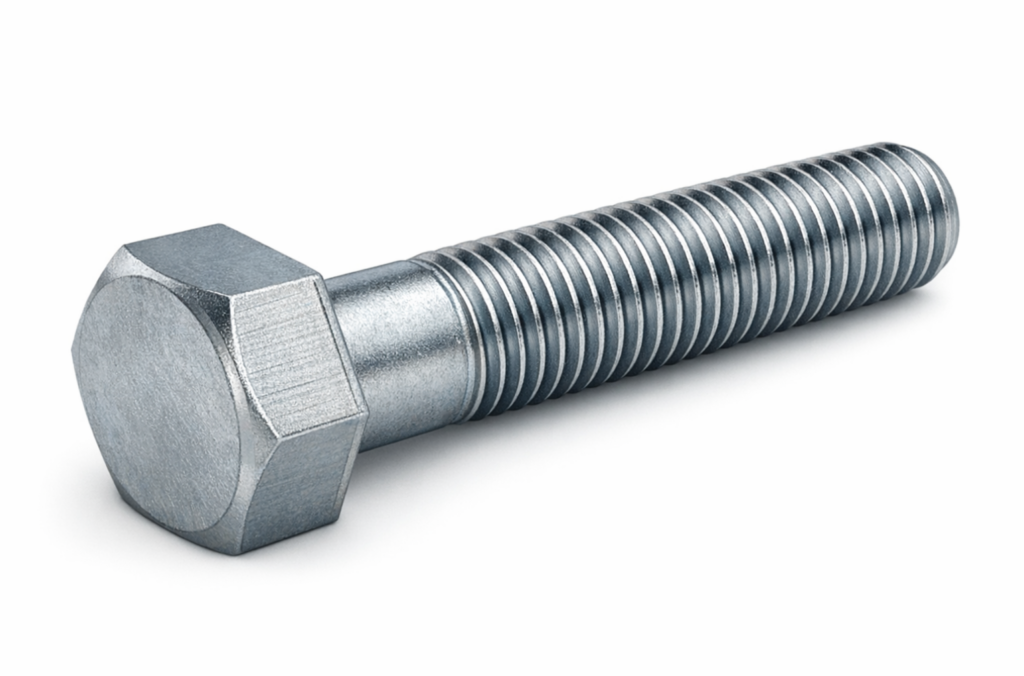

El ISO 4017, conocido también como DIN 933, es un tornillo de cabeza hexagonal con rosca métrica total a lo largo del vástago.
Se utiliza en uniones donde se necesita una fijación uniforme, especialmente en agujeros roscados, materiales de menor espesor, montajes sin tuerca o aplicaciones donde la rosca completa aporta mayor flexibilidad de montaje.
Identificación del tornillo
¿Qué es un tornillo ISO 4017?
Es un tornillo de cabeza hexagonal con rosca total, diseñado para fijaciones mecánicas donde la unión necesita aprovechar toda la longitud roscada del tornillo.
A diferencia de los tornillos de rosca parcial, el ISO 4017 permite trabajar directamente sobre agujeros roscados, espesores reducidos o montajes donde no se utiliza tuerca. Por eso es una pieza muy habitual en industria, mantenimiento, mecanizado y construcción metálica.
Rosca total
La rosca recorre el vástago y facilita el montaje en agujeros roscados.
Cabeza hexagonal
Compatible con llaves fijas, vasos y herramientas hexagonales estándar.
Norma internacional
Fabricado según ISO 4017, equivalente técnico habitual al DIN 933.
Uso industrial
Muy utilizado en maquinaria, estructuras, mantenimiento y componentes CNC.
Una geometría sencilla con mucha utilidad industrial
La fuerza del ISO 4017 está en su combinación de cabeza hexagonal, rosca total y amplia disponibilidad en materiales, calidades y medidas.
| Elemento | Descripción técnica |
|---|---|
| Norma | ISO 4017 / DIN 933. |
| Tipo de cabeza | Cabeza hexagonal para apriete exterior. |
| Rosca | Rosca métrica ISO de longitud total. |
| Sentido de rosca | Habitualmente rosca derecha. |
| Herramienta | Compatible con llaves y vasos hexagonales estándar. |
| Uso principal | Fijaciones mecánicas, montajes industriales y uniones en agujeros roscados. |

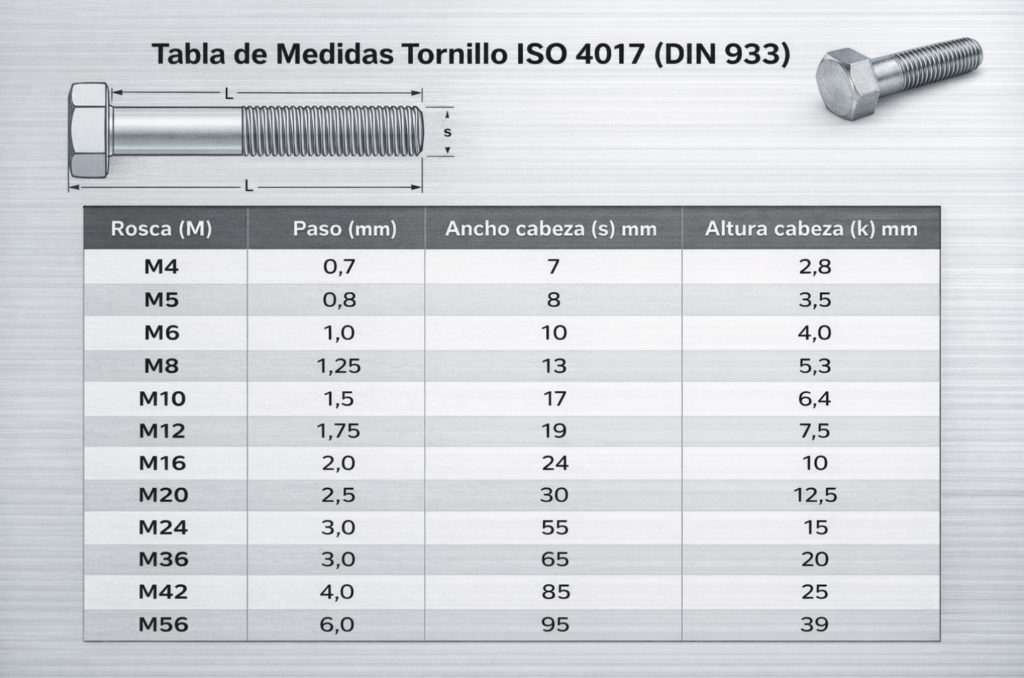

Medidas habituales del tornillo ISO 4017
El ISO 4017 se fabrica en múltiples diámetros y longitudes normalizadas. La siguiente tabla resume medidas habituales utilizadas en tornillería industrial y montaje mecánico.
| Rosca | Paso | Ancho cabeza s | Altura cabeza k | Uso frecuente |
|---|---|---|---|---|
| M4 | 0,7 mm | 7 mm | 2,8 mm | Montajes ligeros y piezas pequeñas. |
| M5 | 0,8 mm | 8 mm | 3,5 mm | Componentes mecánicos compactos. |
| M6 | 1,0 mm | 10 mm | 4,0 mm | Montaje industrial general. |
| M8 | 1,25 mm | 13 mm | 5,3 mm | Maquinaria, soportes y estructuras. |
| M10 | 1,5 mm | 17 mm | 6,4 mm | Uniones mecánicas de mayor carga. |
| M12 | 1,75 mm | 19 mm | 7,5 mm | Estructuras y conjuntos industriales. |
| M16 | 2,0 mm | 24 mm | 10 mm | Fijaciones de alta exigencia. |
| M20 | 2,5 mm | 30 mm | 12,5 mm | Maquinaria pesada y estructuras. |
Diámetro métrico
Define el diámetro nominal de la rosca del tornillo.
Ancho de llave
Medida entre caras de la cabeza hexagonal.
Altura de cabeza
Altura total de la cabeza hexagonal del tornillo.

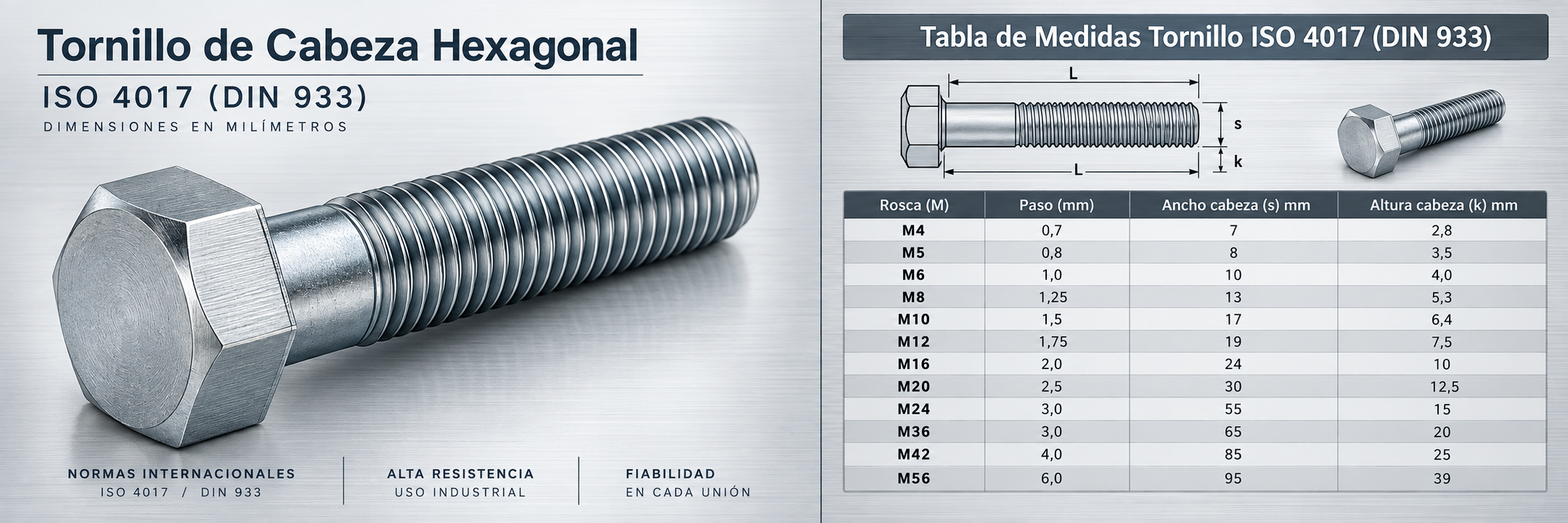

Tornillo hexagonal ISO 4017 / DIN 933
Imagen técnica con vista del tornillo hexagonal de rosca total, esquema dimensional y tabla de medidas principales para consulta rápida.
El material define la resistencia, la corrosión y el uso final
Los tornillos ISO 4017 / DIN 933 pueden suministrarse o fabricarse en diferentes calidades según carga, ambiente, montaje y exigencia técnica.
Para una selección correcta conviene valorar resistencia mecánica, corrosión, temperatura, compatibilidad con la pieza, tratamiento superficial y documentación requerida.
Acero industrial
Calidad habitual para uso general en maquinaria y montajes industriales.
Alta resistencia
Para uniones con mayores cargas o exigencia mecánica.
Alto esfuerzo
Aplicaciones exigentes donde se requiere máxima resistencia.
Inoxidable 304
Indicado para ambientes interiores, humedad y corrosión moderada.
Inoxidable 316
Adecuado para ambientes marinos o corrosivos.
Bajo pedido
Latón, titanio, aceros especiales o materiales técnicos según plano.
Dónde se utiliza el ISO 4017 / DIN 933
Es una fijación muy versátil para sectores donde se necesita montaje rápido, disponibilidad normalizada y una unión mecánica fiable.
Mecanizado CNC
Maquinaria industrial
Estructuras metálicas
Montajes industriales
Calderería
Mantenimiento
Automoción
Ingeniería mecánica
Diferencia entre ISO 4017 e ISO 4014
La diferencia clave está en la longitud de la rosca. ISO 4017 tiene rosca total; ISO 4014 utiliza rosca parcial y se emplea cuando interesa una zona lisa de vástago.
Rosca total
Recomendado para espesores finos, agujeros roscados o montaje sin tuerca.
Equivalencia habitual
Designación muy utilizada para tornillos hexagonales de rosca total.
Rosca parcial
Interesante cuando se busca una zona lisa de apoyo o mejor comportamiento a cortadura.
Tornillos ISO 4017 y piezas especiales bajo plano
En AREM-CNC podemos trabajar con tornillería normalizada, piezas especiales y componentes industriales fabricados a partir de plano, muestra física o especificación técnica.
Revisamos material, rosca, tolerancias, geometría, acabado, tratamiento superficial y documentación para adaptar cada solución a las necesidades reales del proyecto.
Capacidades relacionadas
- Tornillos hexagonales especiales.
- Piezas roscadas bajo plano.
- Componentes mecanizados CNC.
- Fabricación en acero, inoxidable y aleaciones especiales.
- Acabados y tratamientos según especificación.
- Control dimensional y documentación técnica.
Control técnico en tornillería y componentes normalizados
En fijaciones industriales, la trazabilidad del material, la norma, la calidad mecánica y las dimensiones son esenciales para garantizar un montaje seguro.
Según el proyecto, podemos trabajar con certificados de material, número de colada, clase mecánica, planos, tolerancias, control dimensional y documentación final.
Preguntas frecuentes sobre ISO 4017 / DIN 933
¿Qué es un tornillo ISO 4017?
Es un tornillo de cabeza hexagonal con rosca métrica total, utilizado en fijaciones mecánicas, montaje industrial, mantenimiento y estructuras.
¿ISO 4017 es lo mismo que DIN 933?
DIN 933 es una designación muy utilizada para el tornillo hexagonal de rosca total. ISO 4017 es la referencia internacional equivalente empleada actualmente en muchos planos y pedidos técnicos.
¿Cuál es la diferencia entre ISO 4017 e ISO 4014?
ISO 4017 tiene rosca total, mientras que ISO 4014 tiene rosca parcial. El primero es más adecuado para agujeros roscados y espesores reducidos.
¿Qué materiales son habituales?
Los más habituales son aceros al carbono 8.8, 10.9 y 12.9, acero inoxidable A2/A4, y bajo pedido otros materiales como latón, titanio o aceros especiales.
¿AREM-CNC puede fabricar tornillos o piezas especiales bajo plano?
Sí. Podemos estudiar fabricación bajo plano, muestras o especificaciones técnicas, revisando material, rosca, tolerancias, geometría y documentación.
¿Necesitas ISO 4017, DIN 933 o piezas roscadas especiales?
Envíanos tu plano, muestra física o especificación técnica. Revisaremos material, rosca, geometría, tolerancias, acabado y documentación para fabricar una solución precisa, fiable y trazable.
