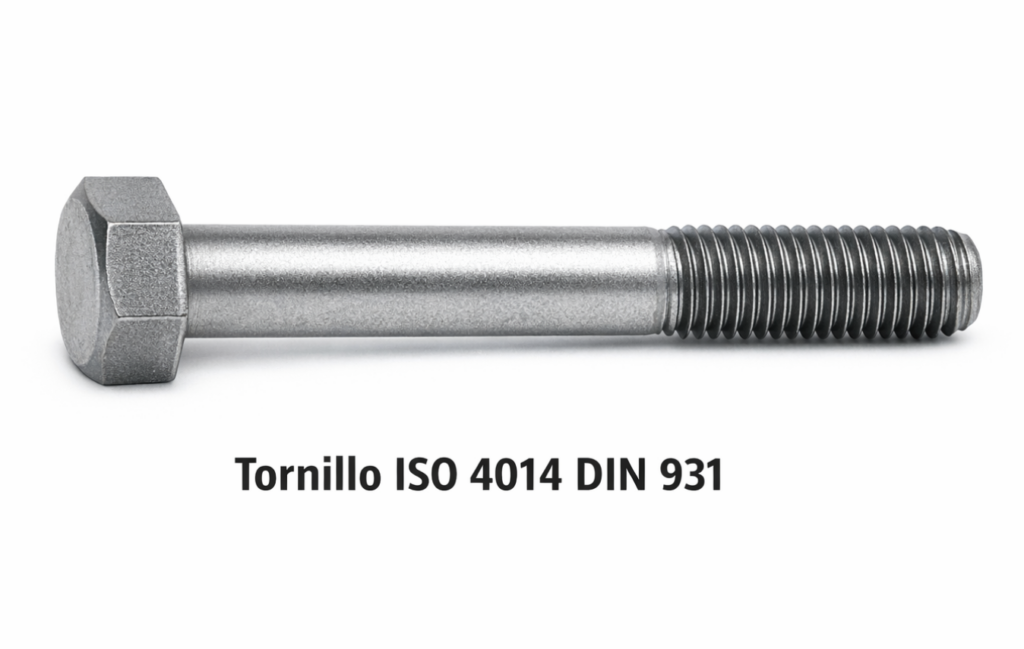

Tornillo ISO 4014 DIN 931
Tornillo hexagonal normalizado de rosca parcial, diseñado para uniones mecánicas de alta resistencia, estructuras metálicas, maquinaria industrial y aplicaciones donde se requiere mejor comportamiento a cortadura.
Un tornillo normalizado para uniones estructurales exigentes
El ISO 4014, también conocido como DIN 931, se utiliza cuando la unión necesita resistencia, alineación precisa y una correcta distribución de cargas.
El tornillo hexagonal ISO 4014 es un elemento de fijación con cabeza hexagonal y rosca parcial. Su diseño permite combinar una zona lisa de apoyo con una zona roscada para el apriete, lo que mejora su comportamiento en uniones sometidas a esfuerzo estructural.
Es uno de los tornillos más utilizados en mecanizado, calderería, estructuras metálicas, maquinaria industrial y mantenimiento. Su normalización facilita la compatibilidad con tuercas y arandelas estándar.
A diferencia del ISO 4017 o DIN 933, el ISO 4014 no tiene rosca en toda la longitud. Esta diferencia lo hace especialmente interesante en aplicaciones críticas donde el tornillo trabaja a cortadura.
Diseñado para montaje, resistencia y compatibilidad
Cabeza hexagonal estándar
Facilita el apriete con herramientas comunes y permite aplicar par de forma controlada.
Rosca parcial
Su zona lisa ayuda a mejorar el comportamiento de la unión cuando trabaja a cortadura.
Alta resistencia mecánica
Disponible en clases de resistencia para uso general, alta carga y aplicaciones extremas.
Normativa internacional
Identificado bajo ISO 4014, DIN 931 y EN 24014 para garantizar compatibilidad industrial.
Opciones inoxidables
Versiones A2 y A4 para ambientes estándar, marinos o con exposición química.
Compatible con tuercas y arandelas
Puede combinarse con tuercas ISO 4032 y arandelas planas ISO 7089 o ISO 7090.
Opciones para uso industrial, alta carga y corrosión
Acero al carbono
Las clases 8.8, 10.9 y 12.9 permiten adaptar el tornillo a aplicaciones de uso general, alta carga o esfuerzos extremos en maquinaria y estructuras.
Uso general industrial, estructuras metálicas y montajes mecánicos habituales.
Aplicaciones de alta carga donde se necesita mayor resistencia mecánica.
Maquinaria, esfuerzos extremos y uniones críticas de alta exigencia.
Buena resistencia a corrosión en ambientes estándar.
Recomendado para ambientes marinos, húmedos o con exposición química.

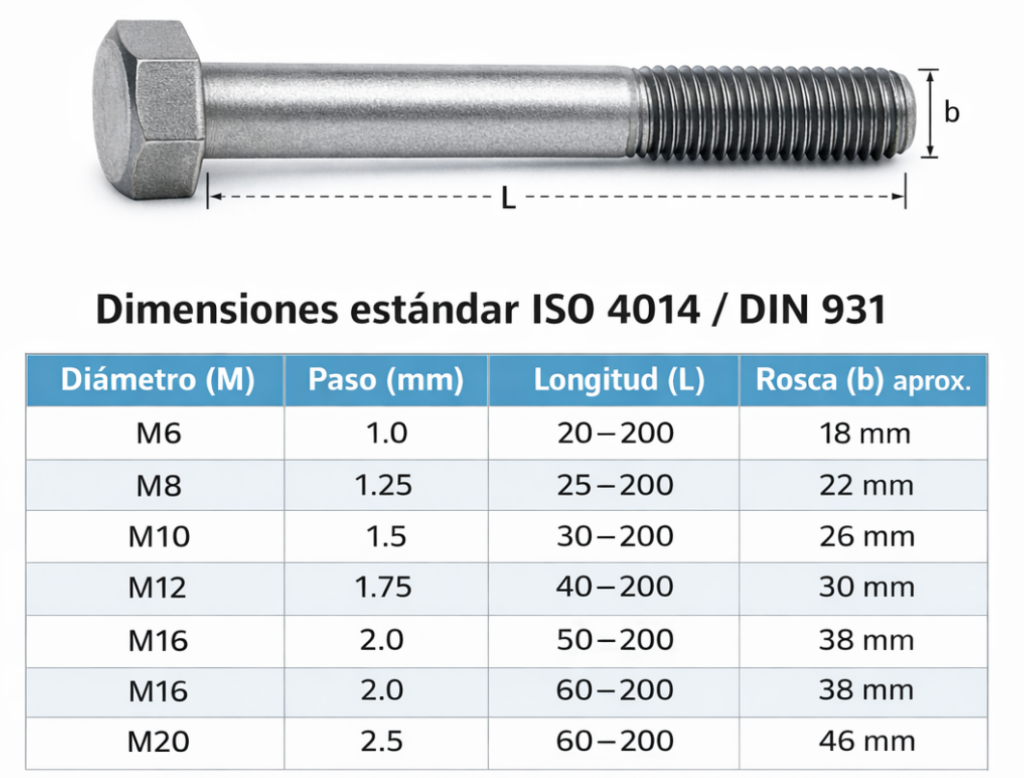

Resumen orientativo ISO 4014 / DIN 931
Tabla de referencia para diámetros métricos habituales. Para medidas exactas y tolerancias, consultar siempre la norma ISO 4014.
| Diámetro | Paso | Longitud | Rosca aprox. |
|---|---|---|---|
| M6 | 1.0 mm | 20–200 mm | 18 mm |
| M8 | 1.25 mm | 25–200 mm | 22 mm |
| M10 | 1.5 mm | 30–200 mm | 26 mm |
| M12 | 1.75 mm | 40–200 mm | 30 mm |
| M16 | 2.0 mm | 50–200 mm | 38 mm |
| M20 | 2.5 mm | 60–200 mm | 46 mm |
Fijaciones para maquinaria, estructuras y montajes mecánicos
El tornillo ISO 4014 es especialmente útil cuando la unión trabaja con esfuerzos mecánicos importantes y se busca una fijación robusta y normalizada.
Diferencia entre ISO 4014 e ISO 4017
| Norma | Tipo de rosca | Uso recomendado |
|---|---|---|
| ISO 4014 / DIN 931 | Rosca parcial | Estructural, cargas elevadas y esfuerzo de cortadura |
| ISO 4017 / DIN 933 | Rosca total | Montajes generales y fijaciones con ajuste completo |
Montaje correcto para uniones fiables
Para obtener una unión estable, es importante seleccionar tuerca, arandela, clase de resistencia y par de apriete adecuados según la aplicación.
Garantiza compatibilidad dimensional y resistencia adecuada en el conjunto.
Mejora el reparto de carga y protege la superficie de apoyo.
Debe definirse según clase, diámetro, lubricación y aplicación.
Ayuda a evitar gripado durante el montaje y desmontaje.
Especialmente en uniones críticas, maquinaria o estructuras sometidas a carga.
