Tornillo de cabeza hexagonal con rosca parcial para aplicaciones industriales
¿Qué es el tornillo ISO 4014 / DIN 931?
El tornillo hexagonal ISO 4014 (DIN 931) es un tornillo de cabeza hexagonal con rosca parcial, diseñado para uniones mecánicas donde se requiere alta resistencia estructural y una correcta distribución de esfuerzos.
A diferencia del ISO 4017, este modelo deja un tramo de caña lisa, lo que mejora el comportamiento mecánico en montajes sometidos a cargas de cizalladura y vibraciones.
Es un estándar ampliamente utilizado en mecanizados, estructuras metálicas, maquinaria industrial y mantenimiento.
Características técnicas principales
- Norma: ISO 4014 / DIN 931
- Tipo de cabeza: Hexagonal
- Rosca: Parcial (métrica ISO)
- Sentido de rosca: Derecha
- Tolerancia: ISO 965
- Montaje: Con llave fija, combinada o vaso
Materiales y calidades habituales
El tornillo ISO 4014 se fabrica en distintos materiales según la exigencia de la aplicación:
- Acero al carbono
- Clase 8.8 (uso general)
- Clase 10.9 (alta resistencia)
- Acero inoxidable
- A2-70 (ambientes estándar)
- A4-70 (ambientes corrosivos / marinos)
👉 En aplicaciones críticas, la elección correcta del material es clave para garantizar durabilidad y seguridad.
Dimensiones estándar (resumen)
| Diámetro (M) | Paso (mm) | Ancho llave (s) | Altura cabeza (k) |
|---|---|---|---|
| M6 | 1.00 | 10 mm | 4.0 mm |
| M8 | 1.25 | 13 mm | 5.3 mm |
| M10 | 1.50 | 17 mm | 6.4 mm |
| M12 | 1.75 | 19 mm | 7.5 mm |
| M16 | 2.00 | 24 mm | 10.0 mm |
| M20 | 2.50 | 30 mm | 12.5 mm |
📌 Para longitudes y tolerancias completas, consultar la norma ISO 4014.
Diferencias entre ISO 4014 y ISO 4017
| Característica | ISO 4014 | ISO 4017 |
|---|---|---|
| Tipo de rosca | Parcial | Total |
| Resistencia a cizalla | Mayor | Menor |
| Uso estructural | ✔ Sí | ⚠ Limitado |
| Aplicación típica | Maquinaria, estructuras | Montajes generales |
👉 ISO 4014 es la mejor opción cuando la unión trabaja a esfuerzo mecánico real.
Aplicaciones industriales habituales
- Estructuras metálicas
- Bastidores de maquinaria
- Montajes mecánicos de precisión
- Industria del mecanizado
- Mantenimiento industrial
- Construcción metálica
En AREM-CNC, este tornillo es habitual en conjuntos donde la fiabilidad no es negociable.
Imágenes del tornillo ISO 4014 / DIN 931

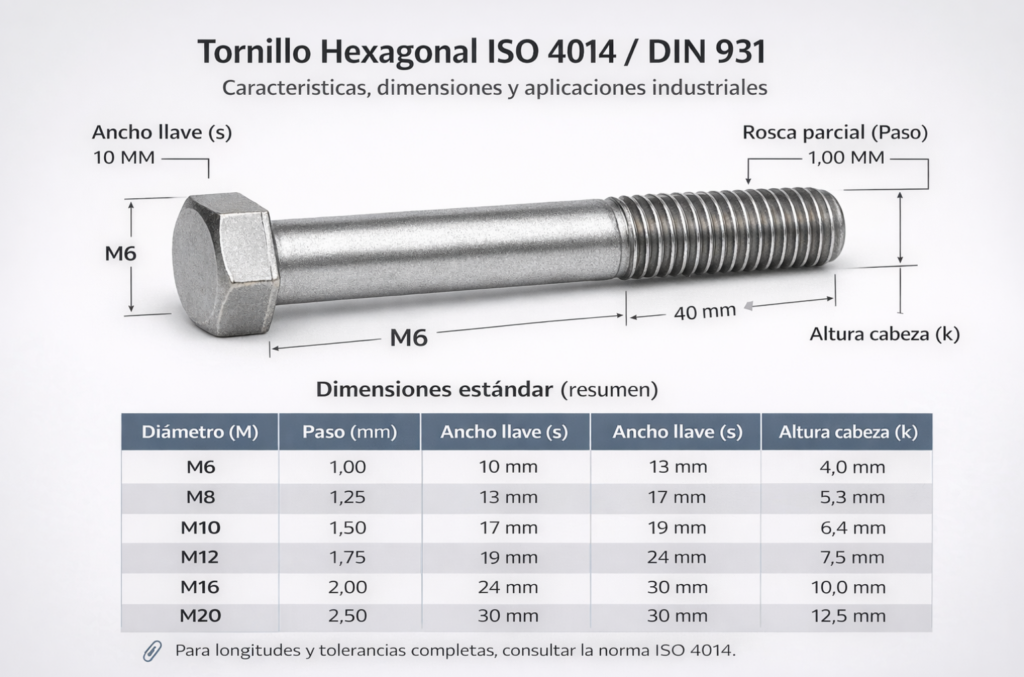

Imagen 1 – Tornillo hexagonal ISO 4014 vista general
ALT: Tornillo hexagonal ISO 4014 DIN 931 con rosca parcial
Leyenda: Tornillo ISO 4014 / DIN 931 con cabeza hexagonal y caña lisa
Imagen 2 – Detalle de la rosca parcial
ALT: Detalle rosca parcial tornillo ISO 4014 DIN 931
Leyenda: Tramo de rosca parcial que mejora la resistencia a cizalladura
Imagen 3 – Comparativa ISO 4014 vs ISO 4017
ALT: Diferencias entre tornillo ISO 4014 y ISO 4017
Leyenda: Comparación entre tornillo de rosca parcial y rosca total
Enlaces relacionados
- 👉 Tornillo Hexagonal ISO 4017 / DIN 933
- 👉 Tornillo Allen ISO 4762 / DIN 912
- 👉 Tornillo Avellanado ISO 10642
- 👉 Contacto AREM-CNC
Conclusión
El tornillo ISO 4014 / DIN 931 es una solución robusta, fiable y estándar para uniones industriales exigentes. Su diseño con rosca parcial lo convierte en una pieza clave cuando la resistencia mecánica es prioritaria.
Elegir el tornillo correcto no es un detalle menor: es ingeniería.
