Introducción
Cuando el diseño exige una cabeza baja, estética y funcional, el tornillo ISO 7380 es la solución estándar. Es habitual en maquinaria, carenados, elementos visibles y montajes donde la cabeza cilíndrica clásica no es viable.
No es un tornillo decorativo. Es ingeniería aplicada al espacio y al diseño.

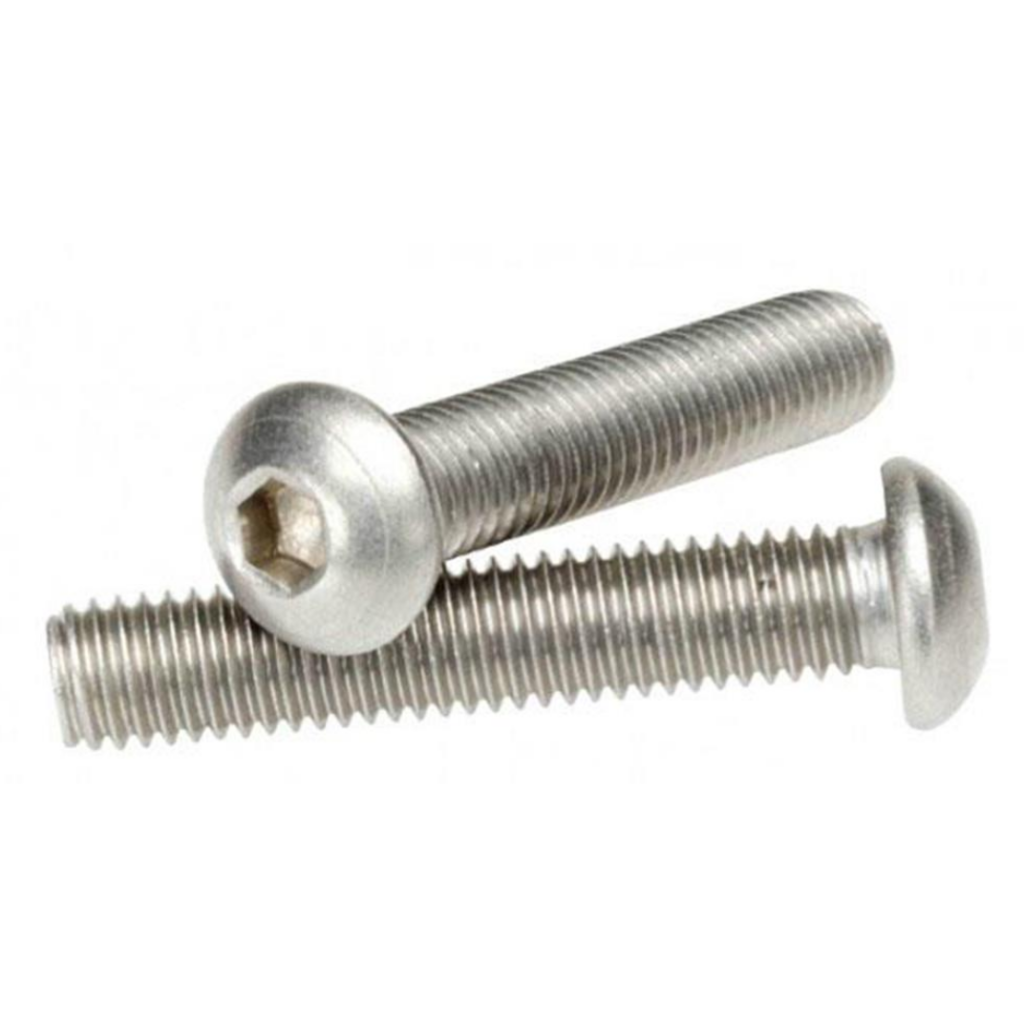

¿Qué es un tornillo ISO 7380?

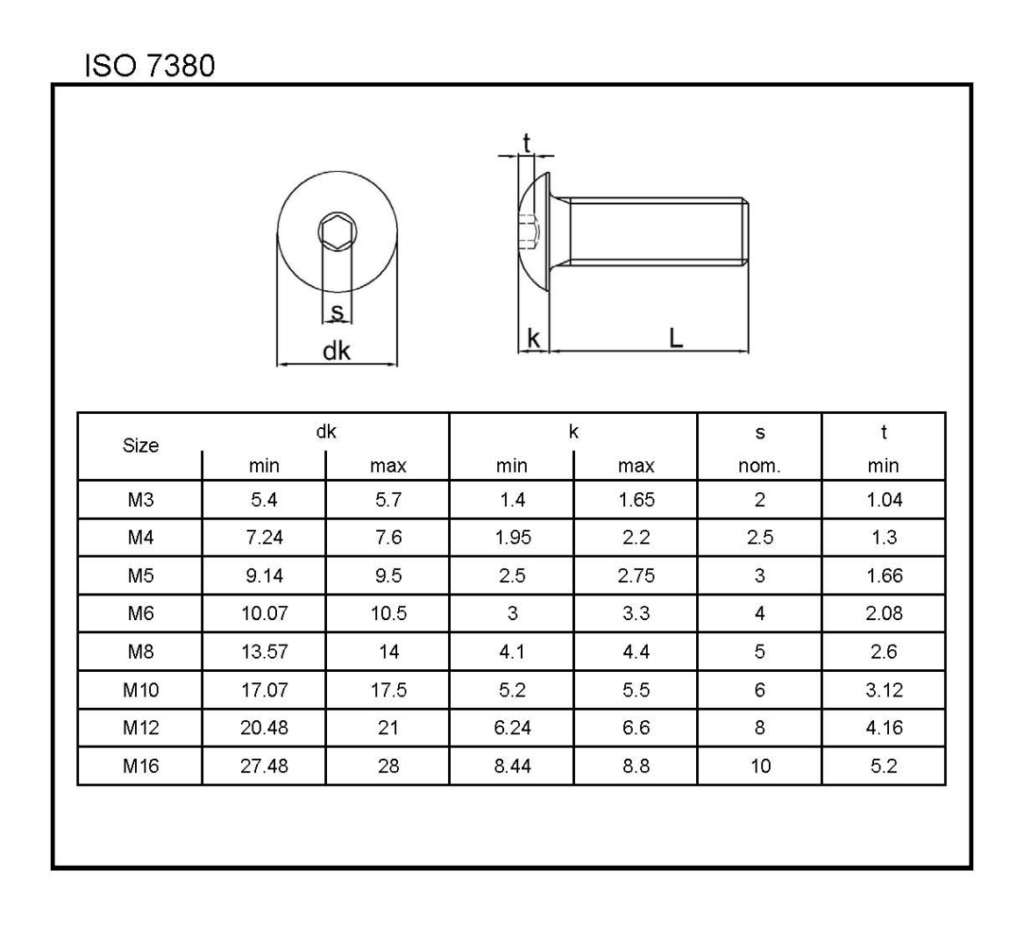

La norma define tornillos de:

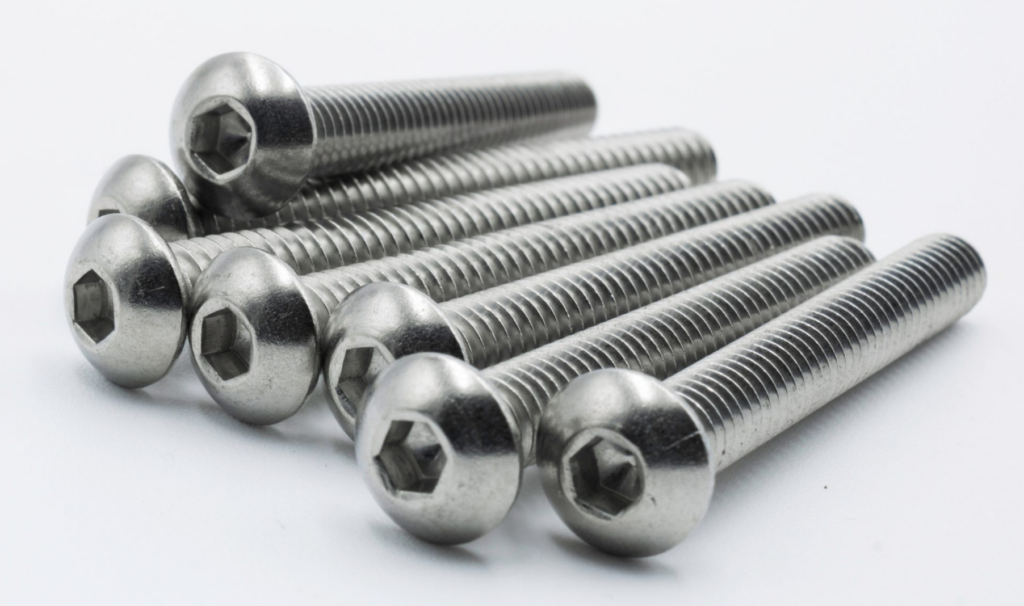

- Cabeza botón (redondeada)
- Hexágono interior (allen)
- Perfil bajo respecto a ISO 912 / ISO 4762
Existen dos variantes:
- ISO 7380-1 → cabeza botón estándar
- ISO 7380-2 → cabeza botón con arandela integrada
¿Cuándo usar ISO 7380?
Se utiliza cuando:
- No hay altura suficiente para cabeza cilíndrica
- La cabeza queda visible
- Se busca un acabado limpio
- Se necesita reducir aristas y enganches
👉 Es un tornillo muy común en elementos externos y visibles.
Comparativa rápida con otros tornillos allen
| Norma | Tipo de cabeza | Altura | Uso principal |
|---|---|---|---|
| ISO 912 / 4762 | Cilíndrica | Alta | Uso general |
| ISO 7991 | Cilíndrica + arandela | Alta | Montaje controlado |
| ISO 7380 | Botón | Baja | Espacio reducido / estética |
| ISO 10642 | Avellanada | Enrasada | Superficie plana |
Ventajas técnicas del tornillo ISO 7380
- Perfil bajo
- Mejor integración en diseño
- Menor riesgo de golpes o enganches
- Buena resistencia mecánica
- Montaje sencillo con llave allen
Limitación clara:
❌ no admite pares tan altos como ISO 4762, por geometría de cabeza.
Materiales y clases de resistencia
Materiales habituales
- Acero al carbono
- Acero aleado
- Acero inoxidable A2 / A4
Clases de resistencia
- 8.8
- 10.9
- 12.9 (menos habitual, pero disponible)
Tratamientos comunes: zincado, pavonado negro, inoxidable natural.

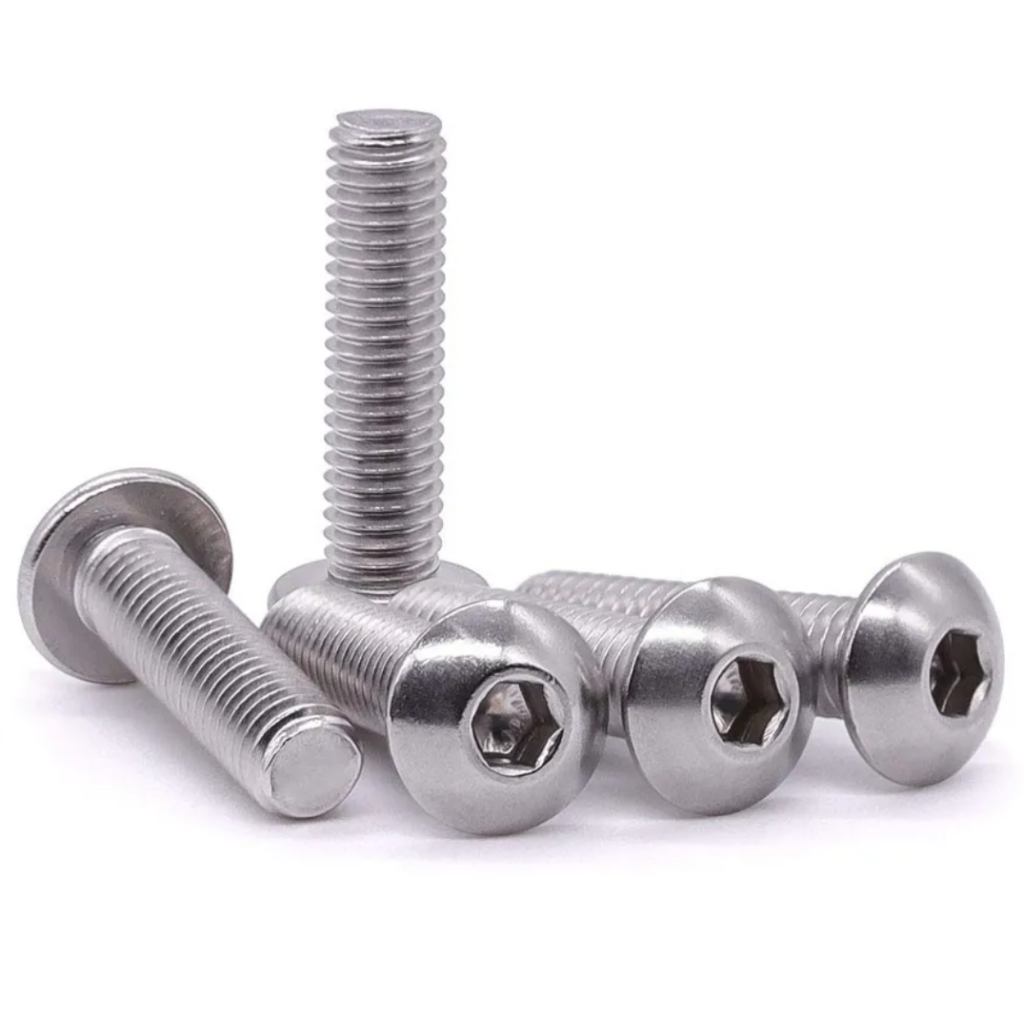

Aplicaciones en mecanizado e industria
Habitual en:
- Carenados de maquinaria
- Elementos visibles de equipos
- Automatización industrial
- Electrónica industrial
- Piezas mecanizadas con restricción de altura
Es un tornillo funcional y estético, sin comprometer la fiabilidad.
Relación con otros tornillos ISO
Dentro de una selección lógica:
- ISO 4762 → resistencia máxima
- ISO 7991 → control de carga
- ISO 7380 → diseño y espacio
- ISO 10642 → superficie enrasada
👉 Relacionado directamente con
Tornillo ISO 10642 – Tornillo avellanado con hexágono interior o ISO WIKI
Conclusión
Dicho claro:
- No sustituye al tornillo estándar
- Es la mejor opción cuando el diseño manda
- Muy usado en industria moderna
- Combina funcionalidad y estética
Elegir bien el tornillo también es mecanizar con criterio.
