Los tornillos ISO 10642 son tornillos de cabeza avellanada con hexágono interior (Allen), diseñados para quedar enrasados con la superficie de la pieza. Son fundamentales en aplicaciones donde el espacio, la estética o la interferencia mecánica son críticos.
En mecanizado de precisión, utillajes y conjuntos técnicos, este tornillo no es opcional: es la solución correcta.
¿Qué es un tornillo ISO 10642?
El ISO 10642 es la evolución internacional del antiguo DIN 7991, hoy plenamente sustituido. Su geometría permite que la cabeza quede totalmente integrada en la pieza mediante un avellanado cónico de 90°.
Se utiliza cuando:
- No puede sobresalir ninguna cabeza
- Se requiere precisión en el posicionamiento
- El diseño exige superficies limpias y funcionales
Características técnicas principales
- Norma: ISO 10642
- Equivalencia: DIN 7991
- Tipo de cabeza: Avellanada (90°)
- Accionamiento: Hexágono interior (Allen)
- Rosca: Métrica ISO
- Sentido: Derecha
Materiales habituales
Según entorno y exigencia mecánica:
- Acero al carbono (8.8, 10.9, 12.9)
- Acero inoxidable (A2, A4)
- Tratamientos superficiales:
- Zincado
- Pavonado
- Recubrimientos técnicos bajo pedido
En mecanizado industrial, la calidad del tornillo y del avellanado es clave para evitar concentraciones de tensiones.
Aplicaciones industriales
El tornillo ISO 10642 se utiliza de forma habitual en:
- Piezas mecanizadas de precisión
- Utillajes y fijaciones técnicas
- Maquinaria donde no se admiten salientes
- Conjuntos móviles o deslizantes
- Industria del molde y del útil
Es un estándar claro en diseño mecánico moderno.
ISO 10642 vs ISO 4762
- ISO 10642: cabeza avellanada, enrasada
- ISO 4762: cabeza cilíndrica sobresaliente
La elección no es estética, es funcional.

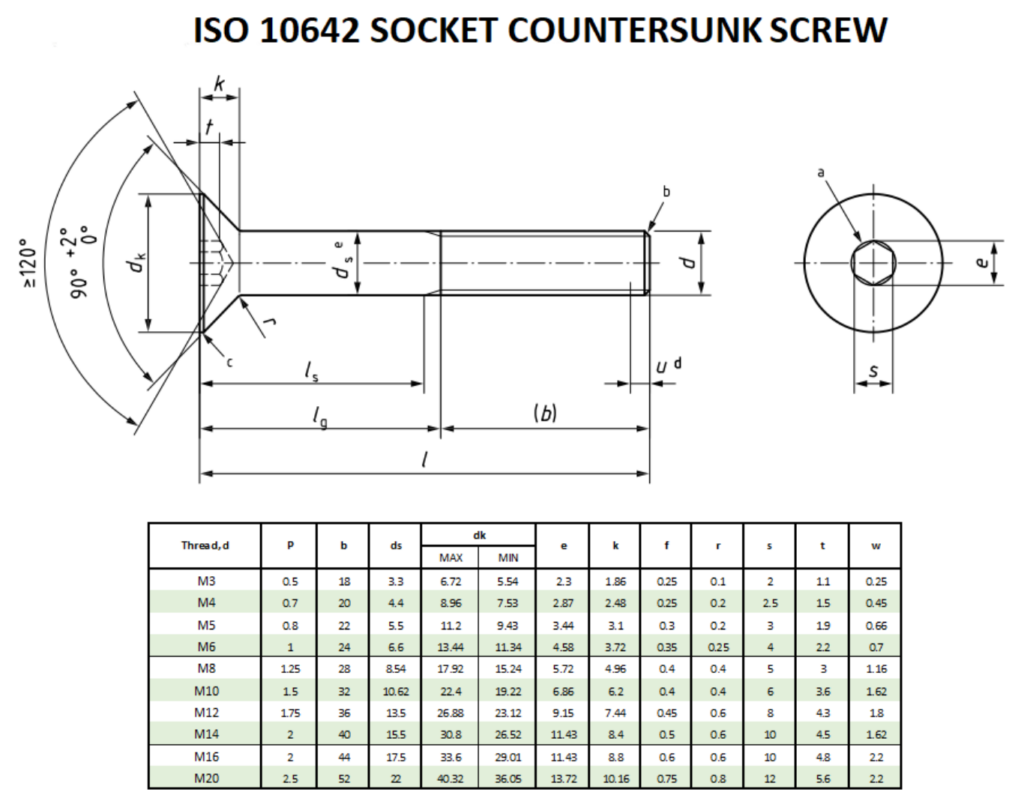

Tabla de dimensiones resumida – ISO 10642
| Rosca (d) | Paso (P) | Diámetro cabeza (dk) | Altura cabeza (k) | Allen |
|---|---|---|---|---|
| M3 | 0,5 | 6,0 mm | 1,7 mm | 2 mm |
| M4 | 0,7 | 8,0 mm | 2,3 mm | 2,5 mm |
| M5 | 0,8 | 10,0 mm | 2,8 mm | 3 mm |
| M6 | 1,0 | 12,0 mm | 3,3 mm | 4 mm |
| M8 | 1,25 | 16,0 mm | 4,4 mm | 5 mm |
| M10 | 1,5 | 20,0 mm | 5,5 mm | 6 mm |
| M12 | 1,75 | 24,0 mm | 6,5 mm | 8 mm |
Notas técnicas:
- Ángulo de avellanado: 90°
- Requiere mecanizado previo del asiento
- Rosca normalmente completa
